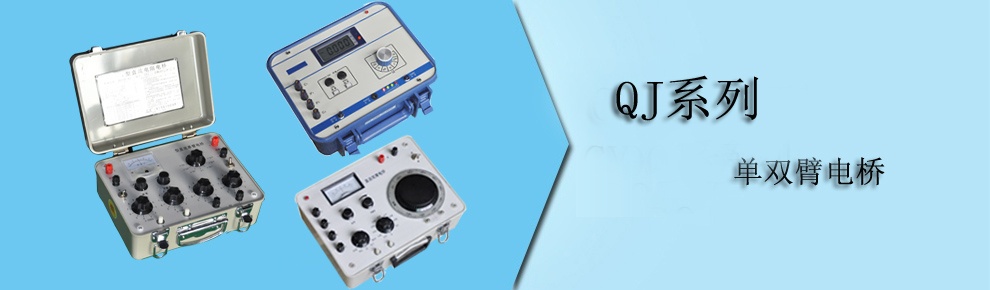

QJ-23A:具有內附檢流計和電池盒,整個測量機構裝在金屬外殼內,輕巧且便于攜帶,用于測量1Ω~11.11MΩ范圍內的直流電阻,適宜在實驗室及現場使用。
QJ-DQ-44:按照中華人民共和國國家標準GB3930—83《測量電阻用直流電橋》所規定的有關技術要求制造。全量程由五個量限和步進讀數盤及滑線讀數盤組成。能內附工作電源,并內附集成電路檢流計,故不需其它附件即可進行測量工作,適用于工礦企業、實驗室或車間現場及野外工地,對直流低值電阻作準確測量。具有體積小、測量迅速、使用和攜帶方便等優點。為了配合外接高靈敏度檢流計及大容量電源需要,電橋有外接檢流計接線端鈕和外接電源接線端鈕。內附檢流計抗震強度高,讀數清晰,靈敏度可以調節。集成電路放大器穩定性好,輸入阻抗高,使用電壓范圍寬(7V~9V),工作電流小,電池使用壽命長(1節6F22—9V電池,可連續不間斷工作10小時以上)。
QJ-57:內附晶體管檢流計和內附工作電源,具有五個十進制測量讀數盤,全量程由七個分量程組成。不需要任何附件即可進行測量,適合實驗室、車間生產線或野外工地,高精度測量直流中值和低值電阻,體積小巧、使用方便。主要用途有:
對金屬桿棒、板材或電纜、導線等電阻率的測定;
電流匯流排,金屬殼體焊接質量的測定;
對低阻標準器、大電流分流器、功率型電阻器等的校驗和調整;
開關、電器接觸電阻的測量;
電機、變壓器繞組的直流電阻測量和溫升試驗等。
QJ-83: 采用大規模集成電路4 1/2液晶顯示器,精密A/D轉換技術,采用攜帶式結構,內附電池供電,精度高,功耗低,測速快,操作簡便,適合于工礦企業作現場測試中高值電阻。
QJ-84B: 在原CY-DQ-84和CY-DQ-44的基礎上作了以下改進:1、采用LCD顯示以適應室外強光下使用;2、使用交、直流供電形式,以便野外或無市電的場合使用。
QJ-445A:是CY-DQ-44直流雙臂電橋的數字化產品,專供各種小電阻(例如導線電阻、焊縫電阻、繼電器接觸器的接觸電阻等)的精密測量,也可用來測量工礦企業的配電變壓器及中小型電機繞組的直流電阻。本產品采用大規模集成電路和4 1/2位液晶顯示器,便攜式結構設計,具有讀數直觀、清晰,測量速度快,體積小,便于攜帶等特點,較SQJ44有較大改進的是:內附標準電阻不論任何場合,均可方便地對產品進行校驗,以確認測量結果的可靠性。
QJ-S44:是CY44型直流雙臂電橋的數字化產品,專供各種直流小電阻的精密測量,完全可以取代0.1級、0.2級直流雙臂電橋,特別適合于工礦企業作現場測試低值電阻,本產品采用大規模集成電路和41/2位液晶顯示器,精密A/D轉換技術,采用便攜式結構,可交直流供電,精度高、功耗低、測速快,操作簡便。
使用環境
|
溫度參考值 |
溫度標稱使用范圍 |
濕度參考值 |
濕度標稱使用范圍 |
QJ-23A |
20±1.5℃ |
5~35℃ |
40%~60% |
25%~75% |
QJ-44 |
20±1.5℃ |
5~35℃ |
40%~60% |
25%~75% |
QJ-57 |
20±1.5℃ |
20±5℃ |
40%~60% |
25%~75% |
QJ-83 |
5~40℃ |
5~40℃ |
≤80% |
25%~75% |
QJ-84B |
5~40℃ |
5~35℃ |
≤80% |
25%~75% |
QJ-445A |
20±1.5℃ |
5~35℃ |
≤80% |
25%~75% |
QJ-S44 |
20±1.5℃ |
5~35℃ |
≤80% |
25%~75% |
量程
量程倍率 |
有 效 量 程 |
等級指數 (%) |
電源 電壓 |
基準值RN (Ω) |
×0.001 |
1Ω—11.11Ω |
0.5 |
3V |
10 |
×0.01 |
10Ω—111.1Ω |
0.2 |
102 |
|
×0.1 |
100Ω—1111Ω |
0.1 |
103 |
|
×1 |
1KΩ—11.11KΩ |
6V |
104 |
|
×10 |
10KΩ—111.1KΩ |
105 |
||
×100 |
100KΩ—1111KΩ |
0.2 |
15V |
106 |
×1000 |
1MΩ—11.11MΩ |
0.5 |
107 |
準確度等級:0.1級
總有效量程:1Ω~11110000Ω
允許誤差極限為:
RN
Elim=±a%(—— +X)
10
式中:a——等級指數
X——標度盤示值,Ω
RN——基準值,Ω
內附檢流計具有足夠的靈敏度,在各量限內,當讀數盤變化a%,檢流計指計偏離零位不小于1mm,如要提高測量精度可外接檢流計。
電橋的工作電源為3V、6V、15V三檔(內附工作電源為1.5V[R20]1號電池二節串聯),測量時可根據表一規定選擇工作電源。內附集成電路檢流計工作電源為9V(6F22迭層電池一節)。
儀器外形尺寸:230mm×200mm×120mm
儀器重量:<3kg
量程因素 |
有效量程 (Ω) |
等級指數 (%) |
基準值RN (Ω) |
×100 |
1~11 |
0.2 |
10 |
×10 |
0.1~1.1 |
0.2 |
1 |
×1 |
0.01~0.11 |
0.2 |
0.1 |
×0.1 |
0.001~0.011 |
0.5 |
0.01 |
×0.01 |
0.0001~0.0011 |
1 |
0.001 |
準確度等級:0.2級
總有效量程:0.0001~11Ω(分五個量程)
在參考的溫度和參考相對濕度的條件下,電橋各量限的允許誤差極限為:
RN
Elim=±C % —— +X)
10
式中:Elim——允許極限誤差,Ω
C——等級指數
X——標度盤示值,Ω
RN——基準值,Ω
相對濕度在參考條件下,溫度超過參考溫度范圍,
但在標稱使用范圍之內,由于溫度變化引起的附加誤差不應超過相應一個等級指數值。
溫度在參考條件下,濕度超過參考相對濕度范圍,但在標稱使用相對濕度范圍之內,由于濕度變化引起的附加誤差不應超過相應一個等級指數值的20%。
內附集成電路檢流計,靈敏度可以調節。在測量0.01~11Ω范圍內,在規定的電壓下,當被測量電阻變化允許一個極限誤差時,指零儀的偏轉大于等于一個分格,就能滿足測量準確度的要求。靈敏度不能過高,否則電橋不易平衡,使測量時間過長。
電橋的工作電源為1.5V~2V(內附電源1.5V[R20]一號電池5節并聯),集成電路檢流計工作電源為6F22—9V(1節)
儀器外形尺寸:320mm×260mm×160mm
儀器重量:<5kg
倍率(RS) |
有效量程(Ω) |
等級指數(%) |
基準值(RN) |
×1000 |
1000~1111.1 |
0.05 |
1000 |
×100 |
100~111.1 |
0.05 |
100 |
×10 |
10~11.111 |
0.05 |
10 |
×1 |
1~1.1111 |
0.05 |
1 |
×0.1 |
0.1~0.11111 |
0.05 |
0.1 |
×0.01 |
0.01~0.011111 |
0.2 |
0.01 |
×0.001 |
0.001~0.0011111 |
2 |
0.001 |
準確度等級:0.05級
總有效量程:0.0001Ω~1111.1Ω
最高分辨力:0.01μΩ
允許誤差極限為:
Elim=±a%( X/RN + X)
式中:a— 等級指數
X—標度盤示值(Ω)
RN—基準值(Ω)
內附檢流計具有足夠的靈敏度,在各量程內(0.01~1111.1Ω),當讀數盤變化0.05%,檢流計指針偏格不小于1分格,其它量程靈敏度達不到時,可外接檢流計。
電橋的工作電源為1.5V~2V(內附工作電源為1.5V ,1#電池5節并聯),內附檢流計工作電源為9V疊層電池。
儀器外形尺寸:320×260×160mm
儀器重量:<5kg
量 程 |
有效測量范圍 |
分辨力 |
基 本 誤 差 |
20Ω |
1---19.999Ω |
0.001Ω |
±(0.1%讀數+0.05%滿度) |
200Ω |
20---199.99Ω |
0.01Ω |
±(0.05%讀數+0.02%滿度) |
2KΩ |
0.2---1.9999KΩ |
0.1Ω |
±(0.05%讀數+0.02%滿度) |
20KΩ |
2---19.999KΩ |
1Ω |
±(0.05%讀數+0.02%滿度) |
200KΩ |
20---199.99KΩ |
10Ω |
±(0.05%讀數+0.02%滿度) |
2MΩ |
0.2---1.9999MΩ |
100Ω |
±(0.1%讀數+0.02%滿度) |
20MΩ |
2---19.999MΩ |
1000Ω |
±(0.10%讀數+0.04%滿度) |
電 源:由6節1#電池,組成4.5V電壓供電
電池欠壓指示:電池電壓小于等于3.6V,即每節電池電壓小于1.2V,
面板指示燈亮
過量程指示: 過量程時顯示 “0000”并閃爍
測量速度: 每秒2~3次
使用環境: 環境溫度:5~40℃ 相對濕度:≤80%
外形尺寸: 240(寬)×320(長)×160(高)mm
重 量: 約3.5Kg
量 程 |
測量范圍 |
分 辨 力 |
基準誤差極限 |
20mΩ |
0~19.999mΩ |
1μΩ |
±(0.4%讀數+0.1%滿度) |
200mΩ |
0~199.99mΩ |
10μΩ |
±(0.1%讀數+0.05%滿度) |
2Ω |
0~1.9999Ω |
100μΩ |
±(0.05%讀數+0.02%滿度) |
20Ω |
0~19.999Ω |
1mΩ |
±(0.05%讀數+0.02%滿度) |
200Ω |
0~199.99Ω |
10mΩ |
±(0.05%讀數+0.02滿度) |
2KΩ |
0~1.9999KΩ |
100mΩ |
±(0.05%讀數+0.02%滿度) |
20KΩ |
0~19.999KΩ |
1Ω |
±(0.05%讀數+0.02%滿度) |
供電電源:AC 220V 或 6節1#電池。
外形尺寸:320*250*160mm 重 量:4.7Kg(不含電池)
量 程 |
測 量 范 圍 |
分辨力 |
基準誤差極限 |
2mΩ |
0.1μΩ~1.9999 mΩ |
0.1μΩ |
±(0.5%讀數+0.2%滿度) |
20mΩ |
1μΩ~19.999 mΩ |
1μΩ |
±(0.2%讀數+0.05%滿度) |
200mΩ |
10μΩ~199.99 mΩ |
10μΩ |
±(0.1%讀數+0.02%滿度) |
2Ω |
100μΩ~1.9999Ω |
100μΩ |
±(0.1%讀數+0.02%滿度) |
20Ω |
1 mΩ~19.999Ω |
1 mΩ |
±(0.1%讀數+0.02%滿度) |
200Ω |
10 mΩ~199.99Ω |
10 mΩ |
±(0.05%讀數+0.02%滿度) |
供電電源:市電AC220V,50Hz
外形尺寸:
240(深)×320(寬)×160(高)mm
重量:約4kg
量程 |
測量范圍 |
分辨力 |
基本誤差 |
2mΩ |
1μΩ-1.9999mΩ |
1μΩ |
±(0.5%讀數+0.2%滿度) |
20mΩ |
1μΩ-19.999mΩ |
1μΩ |
±(0.2%讀數+0.05滿度) |
200mΩ |
10μΩ-199.99mΩ |
10μΩ |
±(0.1%讀數+0.02%滿度) |
2Ω |
0.1mΩ-1.9999Ω |
0.1mΩ |
±(0.1%讀數+0.02%滿度) |
20Ω |
1mΩ-19.999Ω |
1mΩ |
±(0.1%讀數+0.02%滿度) |
過量程指示: 過量程時顯示0000并閃爍
供電電源:市電AC220V或電池(1號電池六節)
測量速度:每秒2~3次
外形尺寸: 240(深)×320(寬)×160(高)mm
重 量: 約4kg。
