在0.4KV低壓三相四線制城網和農網供電系統中，用電負荷大多為單相負荷。用電的不同期及用電量大小的差異，致使按三相戶數平均設計的臺區配網在實際運行中存在嚴重的不平衡狀況，絕大多數臺區三相不平衡度嚴重超標。

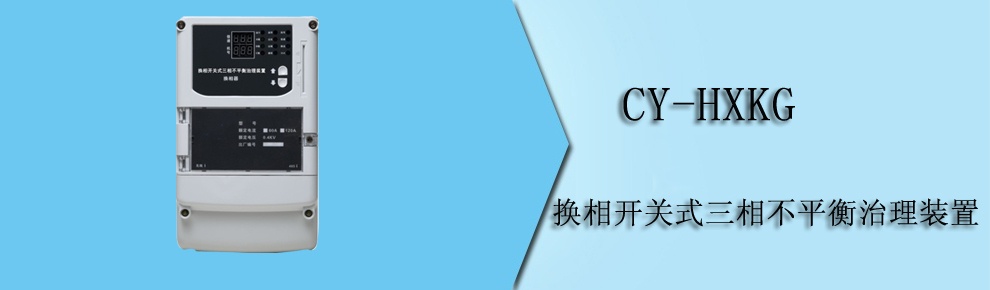

CY-HXKG 換相開關式三相不平衡治理裝置是一種實時、智能的自動負荷調控系統，對單相負荷進行有載換相調度，完美有效地解決低壓配網三相不平衡問題。
換相器是一種安裝于三相四線制配網系統中將單相負荷在三相之間無中斷供電切換裝置，與本系統的臺區主控器配合使用，解決配網中三相負荷不平衡問題。
1，獨特的0毫秒無縫換相技術，帶載換相不中斷供電、無電壓跌落、無涌流，對敏感性負荷無影響；相間互鎖，無相間斷路風險。。換相時間0毫秒，換相時間精準可控。換相過程由電力電子器件完成，不產生電?。粨Q相結束后由永磁開關保持穩態，無損耗。
2，換相過程無涌流，換相平穩可靠。由于換相時間為0毫秒，換相過程僅在兩相電壓相等的時刻相位跳變120°，屬于自然換相，因此無電壓突變、無涌流。
3，精準定位換相器，確保配網各支路逐段平衡。獨有的逐段壓降綜合算法，精準判定線路最不平衡位置，優先調整與線路不平衡度極值處最近的換相器，由此可確保線路每處的平衡度最優，確保全網逐段平衡。更加有效的降低中性線電流，提高末端供電電壓。
4，對各類用電設備無不良影響。等電壓0毫秒無縫換相技術，不會造成供電中斷和電壓暫降，完全不影響用戶用電；對感性、容性、阻性負載均可穩定可靠換相。
|
參數名稱 |
換相器GDCR5500-PEX |
主控器GDCR5500-BMC |
|
換相時間 |
0ms |
|
|
換相方式 |
有載等電壓0毫秒無縫換相 |
|
|
換相壽命 |
10萬次 |
|
|
通信方式 |
230MHz無線通信、RS485 |
230MHz無線通信、GPRS、RS485 |
|
通信距離 |
無障礙物≤4000米，建筑物間≤1500米 |
無障礙物≤4000米，建筑物間≤1500米 |
|
接線方式 |
三相四線制 |
三相四線制 |
|
互鎖方式 |
硬件壓差、信號差分互鎖； 軟件校驗閉鎖 |
硬件壓差、信號差分互鎖； 軟件校驗閉鎖 |
|
調整方式 |
實時動態電流平衡、功率平衡 |
實時動態電流平衡、功率平衡 |
|
額定電壓 |
380V/220V |
380V/220V |
|
額定電流 |
60A2(4~6戶電表)/ 120A(6~8戶電表) |
0.1A；CT：5A |
|
額定頻率 |
50Hz，允許偏差：±5% |
50Hz，允許偏差：±5% |
|
絕緣電阻 |
≥100MΩ |
≥100MΩ |
|
過載能力 |
2倍額定電流：1分鐘 |
2倍額定電流：1分鐘 |
|
耐受電壓 |
工頻2.5kV、沖擊5kV |
工頻2.5kV、沖擊5kV |
|
功耗 |
≤2.5W |
≤2.5W |
|
安裝方式 |
桿上/壁掛 |
桿上/壁掛 |
|
使用環境 |
室內/室外，-40℃~85℃ |
室內/室外，-40℃~85℃ |
|
海拔高度 |
≤4000米 |
≤4000米 |
|
重量 |
1560g |
1590g |
|
外形尺寸 |
286mm*174mm*87mm |
228mm*160mm*80mm |
