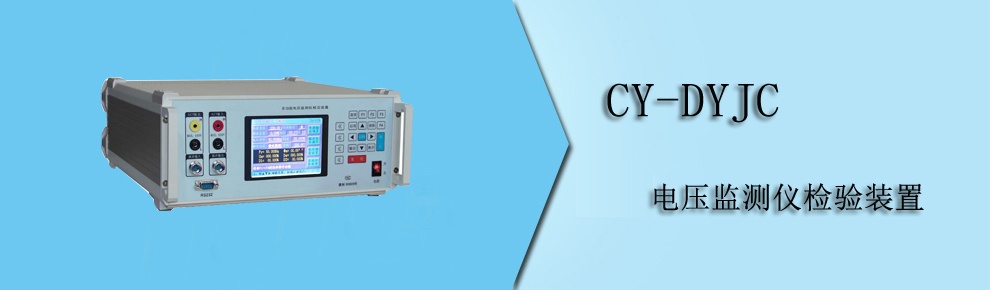

CY-DYJC 電壓監測儀檢驗裝置,是我公司參照電力行業標準DL500-92《電壓監測儀訂貨技術條件》而最新設計的。該產品應用多功能嵌入式系統,采用大規??删幊踢壿嬮T列陣(FPGA),高速高精度D/A轉換器,通過直接數字合成(DDS)技術生成單相可調頻,調幅,調諧信號源,再經大功率精密運放將信號進行功率放大。該產品技術先進、性能可靠、功能齊全、觸摸屏操作、簡單方便。
1.可用于檢定電壓監測儀,檢定項目包括電壓基本誤差、時鐘基本誤差、報警電壓測定、諧波誤差、頻率影響、負載檢定、統計功能;
2.可在線測量交流電壓和電壓中的諧波含量以及電壓失真度;
3.設備內核由ARM+FPGA組成,中文彩色觸摸液晶顯示,菜單工作方式,使用簡單,操作方便;
4.設有RS-232和RS-485接口??膳cPC機連接進行檢定和檔案管理;
5.可實現全自動檢驗,中間無須人工干預;
6.程控源可生成具有2~21次諧波的畸變波,諧波次數、幅度以及諧波對基波的相位均可程控;
7.輸出電壓為高精度電壓源,軟件校準;
8.采用集成功率放大器,具有完善的自我保護功能;
9.輸出電壓實現閉環控制,可保證低漂移和高穩定度;
10.體積重量 345×335×133mm3, 8kg
1、工頻交流電壓輸出:
量程 57.7V,100V,220V,380V 輸出容量 30VA;
調節范圍 0~125% 調節細度 5×10-5;
測量準確度 0.05% FS 或0.1% FS;
頻率調節范圍45~65HZ調節細度 0.001HZ調定值準確度 5×10-5;
波形失真度(輸出正弦波時) ≤0.3%;
輸出穩定度 ≤0.01% FS/1m;
諧波2~21次,幅度0~25%,各次諧波相位細度0.010·N(N為諧波次數);
2、工頻交流電壓測量:
量程 57.7V,100V,220V,380V,自動切換;
準確度 0.05% FS 或0.1% FS;
諧波及失真度測量
諧波次數 21次;
諧波誤差 ±10% RD±0.1%(RD為諧波含量讀數);
失真度誤差 ±10% RD±0.1%(RD為失真度含量讀數);
3、時間間隔精度 0.2秒/24小時;
4、采樣周期 0.5秒/1次;
5、工作電源 單相220V±10%, 50HZ±5%;
6、使用環境 溫度200C±100C, 相對濕度≤85%RH;
