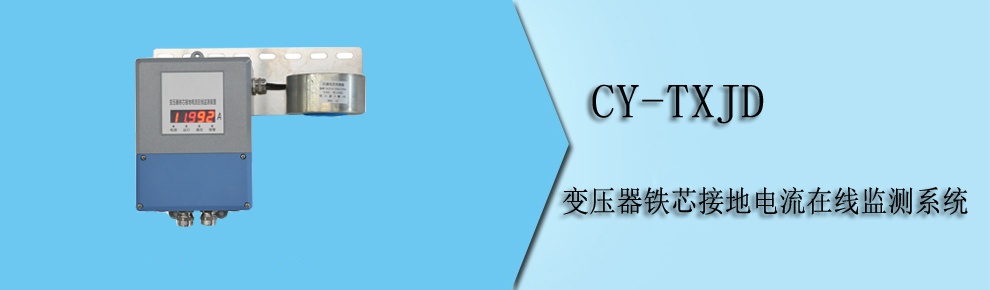

電力行業是國民工業的先行行業,電力行業的穩定發展是國民經濟可持續發展的基礎。變壓器是電力系統的重要組成部分,其運行狀態直接影響系統的安全性。隨著超高壓和特高壓技術的迅速發展,電網容量加大和覆蓋面增廣,電力變壓器作為電力系統中的樞紐設備,一旦發生故障可能對電力系統和用戶造成重大的危害和影響。
變壓器鐵芯是變壓器內部傳遞、變換電磁能量的主要部件, 正常運行的變壓器鐵芯必須接地, 并且只能一點接地, 對變壓器的事故統計分析表明,鐵芯事故在變壓器總事故中已占到了第三位,而鐵芯故障的產生,大部分是由于鐵芯多點接地引起的。當鐵芯兩點或多點接地時,在鐵芯內部會感應出環流,該電流有時可達數十安培,會引起局部過熱,嚴重時會造成鐵芯局部燒損,還可能使接地片熔斷,導致鐵芯電位懸浮,產生放電性故障,嚴重威脅到變壓器的可靠運行。
當變壓器鐵芯出現多點接地故障時,由于接地故障點的位置不同,鐵芯接地線中反映的故障電流也不同。當接地故障點在鐵芯外表面時,接地點中流過的故障電流只有10A左右,消耗功率一般情況下只有200~300W,小于變壓器的空載損耗,通過空載損耗很難判斷鐵芯多點接地故障,而空載電流的變化比例比較明顯,可以用來判斷鐵芯是否出現多點接地的情況,但是變壓器的空載試驗屬于停電試驗,不宜用來對運行中的變壓器進行測試。鐵芯接地電流的監測是預防和及時發現鐵芯多點接地故障的最簡單直接的方法。
鐵芯多點接地事故的發生往往需要一定的發展時間,為了及早發現鐵芯接地事故的早期特征,必須加強對鐵芯接地電流的監測,由于鐵芯接地電流的早期故障電流較小,而變壓器一般都處于非常復雜的電磁環境中,鐵芯接地電流的檢測會受到空間電磁場的影響,檢測結果往往無法反應鐵芯接地電流的真實情況,為了提高變壓器安全穩定運行水平,提升防范鐵芯事故的能力,亟需一種準確有效的方法和裝置對變壓器鐵芯接地電流進行檢測。
1.監測參量
檢測參量 |
測量范圍 |
準確度 |
鐵心/夾件接地電流 |
1mA~30A |
±1% 或 ±1mA |
系統頻率 |
45Hz~65Hz |
±0.001Hz |
諧波 |
3、5、7、9次 |
±5% |
2.通信接口
3.顯示
4.工作電源
5.機械特性
6.防護等級
裝置本體:IP65
穿心電流互感器:IP68
7.環境條件
8.電磁兼容性能
靜電放電抗擾度 |
等級4:GB/T 17626.2 |
射頻電磁場輻射抗擾度 |
等級3:GB/T 17626.3 |
電快速瞬變脈沖群抗擾度 |
等級4:GB/T 17626.4 |
浪涌抗擾度 |
等級4:GB/T 17626.5 |
射頻場感應傳導抗擾度 |
等級3:GB/T 17626.6 |
工頻磁場抗擾度 |
等級5:GB/T 17626.8 |
脈沖磁場抗擾度 |
等級5:GB/T 17626.9 |
阻尼振蕩磁場抗擾度 |
等級5:GB/T 17626.10 |
抗電壓變化 |
等級3:GB/T 17626.11 |
