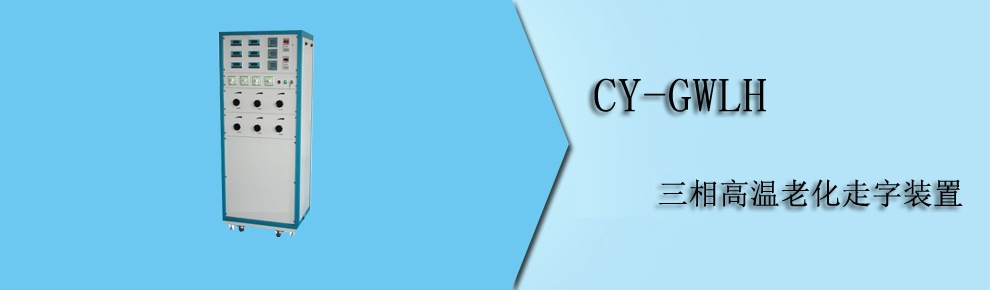

CY-GWLH三相高溫老化走字裝置,主要為電能表生產廠家進行高溫走字老化試驗設計的;具有操作簡單,工作可靠,使用靈活等特點。
1、采用源+掛表車 組成形式,一個源可帶四輛48表位三相老化車。
2、控制源部分:
(1)、外框采用鋁合金型材,冷釓鐵板面板,灰白色噴塑而成。
(2)、具有多種保護形式;
電壓回路:過壓、過流保護;電流回路:二次回路過流保護
調壓器溫控控制,常溫風機降溫。
3、具有計數和計時控制。
4、五個萬向轉換開關:相位開關、電流量程開關、被校表選擇開關、電壓量程開關、負載匹配開關。
5、采用跨相調節相位。
項目類型 主要指標
指示儀表類型 數顯指示,電壓、相位直讀式;電流百分讀
指示儀表精度 電壓、電流:1.0級;相位:0.1o
被檢表類型 三相四線、三相三線有功、三相四線、三相三線無功
輸出電壓 3×220V/Y 3×57.7V/ Y
3×380V/△ 3×100V/△
輸出電流量程 1.5A 、5A 、10A 、20A 、40A
輸出相位 -120° 、-60°、0°、60°、120°、180° 共六檔
輸出功率 電壓回路 ≤2000VA/相
電流回路 ≤2000VA/相
輸入電源 3×220V±10%, 3000VA/相
外型尺寸 控制源 680×650×1720 mm3 (長×深×高)
掛表車 1920×550×1800 mm3 (長×寬×高)
