CY-WYBJY 萬用表校驗裝置

點擊:

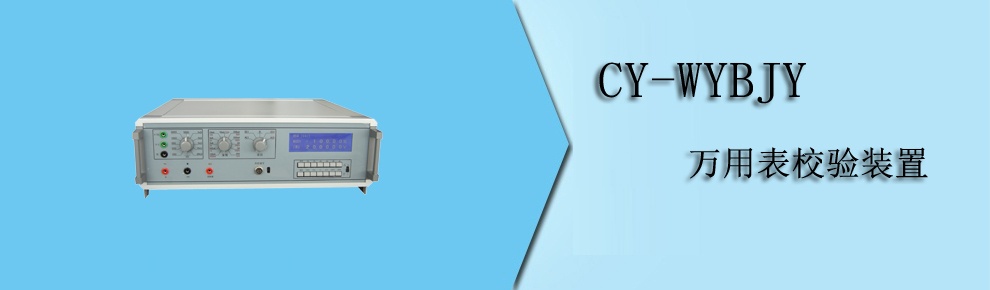

CY-WYBJY 萬用表校驗裝置

概述

CY-WYBJY 萬用表校驗裝置是一種LCD 數字顯示輸出值的交、直流標準電壓、電流發生器,可用于校驗、檢定、計量數字式、指針式三用表及0.2級以下電壓、電流各類表頭。如選購鉗形表校驗線圈則可以校驗交直流鉗形表(0-1000A),另設有標準電阻器組,可方便校驗電阻表。

校準儀采用了新型的復合大功率放大器,輸出功率大,可靠性高,失真度小。優選的16位A/D轉換芯片,轉換速度和精度得到了大幅度提高;AC/DC采用真有效值轉換芯片,保證了交流輸出的精度,交流輸出線性更好。窗口同時顯示輸出實際值、百分比、頻率。輸出調節既可采用面板“按位”調節、“百分比”調節,也可采用外接“外控調節盒”調節。整機采用“閉環控制”電路設計,極大的提高了輸出穩定性。整機并具有過壓、過流自動保護功能。

本校準儀交、直流電壓輸出22檔(0~1000V);交、直流電流輸出22檔(0~20A);中值電阻11×2檔(10Ω~20MΩ);交流頻率50Hz、60Hz、400Hz(數字合成,按鍵選擇),以上項目及量程均通過精密開關轉換。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等優點。廣泛被儀表生產、維修、計量檢定等部門使用。

 主要特點


  1. 電壓短路、電流開路自動保護。
  2. 交、直流電流輸出可達24A。
  3. 輸出超載自動保護,手動復位,工作更加可靠。
  4. 輸出調節可以“按位”調節,也可按“百分比”調節。
  5. 輸出調節采用外控編碼調節,也可采用面板數字調節。
  6. 整機采用“閉環控制”,電路設計,輸出精度、穩定度高。

技術性能

輸出項目

輸 出 范 圍

額定輸出

最大輸出

準確度( 20 oC ± 2 oC )

0~200 mV

20mA

100mA

基本誤差:

DCV :

± (0.03% 讀數 + 0.01% 滿量程)

DCI :

± (0.05% 讀數 + 0.02% 滿量程 )

ACV :

± (0.05 % 讀數 +0.02% 滿量程 )

ACI :

±( 0.06 % 讀數 +0.02% 滿量程)

400Hz 附加誤差:± 0.05% 讀數

電壓附加誤差:± 0.02mV

ACI<1mA 不考核

0~1V~2V

50mA

100 mA

0~5V~10V~20V

100mA

200mA

0~50V~100V~200V

50mA

100mA

0~500V~1000V

20mA

40mA

0~100uA~500uA~2mA

~5mA~20 mA~50 mA

~200 mA~500 mA



DC : 3V

AC : 12V

0~2A~5A





DC : 3V

AC : 12V

0~20A



3V

± (0.1% 讀數 +0.02% 量程 )

標

準

示 值

功 率

精 度

10 ? 、 20? 、 50? 、 100? 、 200? 、

500? 、 1k? 、 2k? 、 5k? 、 10k? 、

20k? 、 50k? 、 100k? 、 200k? 、

500k? 、 1M? 、 2M? 、 5M? 、

10M? 、 2 0 M?

0.25W





± (0.1%+20m Ω )

?  工作環境溫度超過 20 ℃± 2 ℃,每變化 10 ℃,附加誤差小于該量程基本誤差

?  20A 400Hz 誤差為± (0.15% 讀數 +0.05% 量程 )

  1. 穩定性: AC<滿量程的0.02%/5min  DC<滿量程的0.005%/5min
                         8小時穩定度:準確度的30%
  1. 分辨率:20ppm(0.002%)
  2. 交流失真度:<0.5%、20A<2%
  3. 直流紋波系數:<0.1%。
  4. 輸出頻率準確度 :<0.1% 、 鉗形表線圈轉換精度:≤0.5%
  5. 外型尺寸:460×460×130(mm)
  6. 重量:約15Kg
