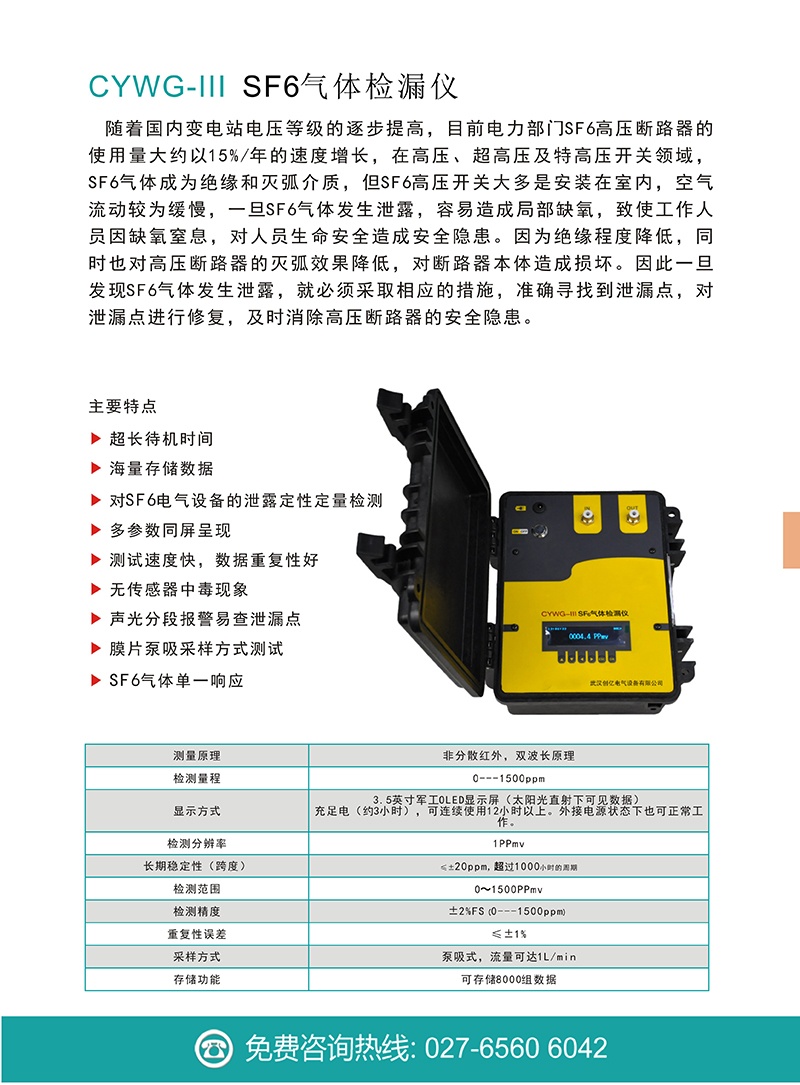

產品概述
隨著國內變電站電壓等級的逐步提高,目前電力部門SF6高壓斷路器的使用量大約以15%/年的速度增長,在高壓、超高壓及特高壓開關領域,SF6氣體成為絕緣和滅弧介質,但SF6高壓開關大多是安裝在室內,空氣流動較為緩慢,一旦SF6氣體發生泄露,容易造成局部缺氧,致使工作人員因缺氧窒息,對人員生命安全造成安全隱患。因?yàn)榻^緣程度降低,同時也對高壓斷路器的滅弧效果降低,對斷路器本體造成損壞。因此一旦發現SF6氣體發生泄露,就必須采取相應的措施,準確尋找到泄漏點,對泄漏點進行修復,及時消除高壓斷路器的安全隱患。
產品特點
-
能對SF6電氣設備的泄露進行定性及定量的檢測。
-
能準確定位SF6氣體電氣設備的泄露故障點。
-
同屏SF6濃度值、溫濕度值、電池指示、時間、膜片泵狀態等多參數呈現。
-
獨具匠心的操作界面,簡潔實用的人機的交互方式,給用戶良好的視覺享受
-
采用非分散紅外(NDIR)技術,德國原裝進口傳感器。
-
測試速度快,8s即可達到數據穩定狀態,數據重復性好。
-
帶溫度和壓力補償,可完美實現不同溫度和壓強環境下對氣體濃度的補償。
-
SF6氣體單一響應,對其它任何氣體不響應,不會出現誤報情況。
-
非氣體接觸測量特性能保證任何濃度下都不會出現傳感器中毒現象。
-
傳感器恒溫室,能保證傳感器在任意環境溫度下不發生溫度漂移。
-
采用軍工OLED顯示屏,能保證強光直射條件下數據清晰可見。
-
秉承歐洲簡潔低耗的設計理念,經過軟硬件優化,內置鋰電,超長待機。
-
在進行現場檢測工作時,操作人員可隨身佩戴進行爬高工作。
-
改進了之前型號彩屏陽光下看不清的缺陷,更適合現場人員使用。
-
聲光分段報警,保證現場操作人員在不需要看數據的條件下發現泄漏點。
-
測試管路可做長短任意調整,可根據實際情況選取合適的測量管路長度。
-
膜片泵吸采樣方式,保證測試氣路的密閉性。
-
配有防滑手柄、蛇形探頭以及防跌落腕帶,保證用戶使用方便安全。
-
以濃度數據加上檢測時間的方式存儲數據,方便工作人員準確調出所需數據。能存儲超過8000組檢測數據值。
-
設備外殼優選航空高強度、全屏蔽、超輕型ABS塑料材質結構
-
可支持監測環境中或密閉空間中SF6濃度并報警。
-
可實現本機存儲、查看、刪除歷史數據及報警記錄。
技術參數
-
測量原理:非分散紅外,雙波長原理
-
檢測量程:0---1500ppm
-
檢測分辨率:1PPmv
-
檢測范圍:0~1500PPmv
-
檢測精度:±2%FS(0---1500ppm)
-
重復性誤差:≤±1%
-
檢測響應時間:≤10秒
-
檢測恢復時間:≤15秒
-
長期穩定性(跨度):≤±20ppm,超過1000小時的周期
-
長期穩定性(零):≤±20ppm,超過1000小時的周期
-
采樣方式:泵吸式,流量可達1L/min
-
零點漂移:≤±1%(F.S/年)
-
線性誤差:≤±1%
-
存儲功能:可存儲8000組數據
-
顯示方式:3.5英寸軍工OLED顯示屏(太陽光直射下可見數據)
-
充足電(約3小時),可連續使用12小時以上。外接電源狀態下也可正常工作。
-
峰值電流:<700mA
-
平均功率:<2W
-
使用空氣壓力:800---1150hPa
-
環境工作濕度:0---95%RH
-
工作溫度:-20℃---50℃
-
存儲溫度:-20℃---60℃
-
工作濕度:0---95%(無冷凝)
-
外形尺寸:240mm*215mm*115mm
-
重量:1.5公斤
