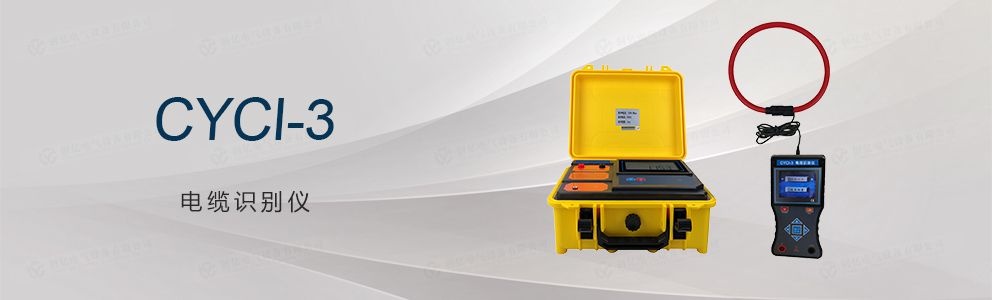

帶電電纜識別儀，又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成，帶電電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返操作時間，提高工作效率。
發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。
發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ150mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。發射鉗可以連接絕緣桿，方便架空、電纜溝里的電纜加載信號。
帶電識別時：采用卡鉗耦合輸出脈沖電流，發射四種頻率：625Hz、1562Hz、2500Hz、10kHz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。
停電識別時：采用直連輸出脈沖電流，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。
接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，帶電識別時具有發射信號標定功能，同時可以標定10條電纜，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。
柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。
特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。
1.基準條件和工作條件
|
影響量 |
基準條件 |
工作條件 |
備注 |
|
環境溫度 |
23℃±1℃ |
-10℃ ～ 40℃ |
/ |
|
環境濕渡 |
40% ～ 60% |
＜ 80% |
/ |
|
被測電壓電流頻率 |
50Hz±1Hz |
45Hz~70Hz |
測試電壓電流時 |
|
接收機工作電壓 |
7.4V±0.5V |
7.4V±1V |
/ |
|
發射機工作電壓 |
11.1V±0.5V |
11.1V±1.5V |
/ |
|
外電場、磁場 |
應避免 |
||
|
被測電纜位置 |
被測電纜處于柔性電流鉗的近似幾何中心位置 |
||
2.發射機規格
|
功能 |
發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示 |
|
電源 |
11.1V 大容量可充鋰電池，充滿電連續工作約 8 小時 |
|
輸出方式 |
帶電識別時卡鉗耦合；停電識別時直連輸出 |
|
發射頻率 |
625Hz 、 1562Hz 、 2500Hz 、 10KHz （帶電識別時），按上下箭頭鍵調節發射頻率 |
|
脈沖電壓 |
500V （停電識別時） |
|
脈沖電流 |
5A （取決于回路電阻的大?。? |
|
脈沖頻率 |
1 次 / 秒 |
|
脈沖寬度 |
2ms |
|
測試線長 |
3 米，帶鱷魚夾，紅黑各 1 條 |
|
發射鉗尺寸 |
長寬厚 320mm×180mm×35mm |
|
發射鉗內徑 |
φ105mm |
|
發射鉗 |
發射鉗可以連接絕緣桿操作，引線長 4m |
|
接地針尺寸 |
長寬厚 225mm×100mm×10mm |
|
發射機尺寸 |
320mm×275mm×145mm |
|
顯示模式 |
超大 LCD 實時顯示剩余電池電壓，具有背光燈 |
|
LCD 尺寸 |
長寬 128mm×75mm ；顯示域 124mm×67mm |
|
外包裝尺寸 |
長寬高 400mm×245mm×335mm |
|
工作溫度 |
-10℃ ～ 40℃ |
|
存儲條件 |
-20℃~50℃ ， ≤95 ％ RH, 無結露 |
|
背光控制 |
有，白色背光燈 |
|
工作溫度 |
-10℃ ～ 40℃ |
|
存儲條件 |
-20℃~50℃ ， ≤95 ％ RH, 無結露 |
|
儀表質量 |
發射機 2.5kg ；發射鉗 1.12kg ；總質量 4.44kg （含接收機） |
|
電池電量 |
當電池電壓低于 9.65V 時，電池電壓低圖標顯示，提醒給電池充電；低于 9.5V 時，設備自動關機 |
|
充電器 |
12.6VDC 充電器 |
|
充電接口 |
圓形充電接口， DC 標識 |
|
抗壓 |
發射機采用一體化專用工具箱式設計，箱體能承受約 200kg 的壓力 |
|
耐壓 |
AC3700V/rms( 儀器箱頂面與底面之前 ) |
|
電磁特性 |
IEC61326(EMC) |
|
參考安規 |
IEC61010-1(CATⅢ300V 、 CATIV150V 、污染等級 2) |
3.接收機規格
|
功能 |
帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量 |
|
電源 |
7.4V 大容量可充鋰電池， USB 充電接口，充滿電連續工作約 6 小時 |
|
接收頻率 |
625Hz 、 1562Hz 、 2500Hz 、 10KHz （帶電識別時，按 左右箭頭 鍵調節接收頻率大?。? |
|
增益強度 |
1dB 、 10dB 、 20dB 按 左右箭頭 鍵調節增益強度 |
|
額定電流 |
約 300mAmax |
|
顯示模式 |
3.5 寸真彩液晶屏顯示，彩色圖標指示 |
|
信號標定 |
可標定電纜數量： 1 ～ 10 條（帶電識別時） |
|
|
有，標定發射信號。接收信號與發射信號的電流百分比在標定值 75%-135% 之間為識別成功條件之一 |
|
|
具有一次標定多條電纜的功能，每條電纜標定好后不能改變測試頻率和放大倍數，否則要重新標定 |
|
方向識別 |
有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一 |
|
識別成功 |
電纜識別成功綠色打鉤圖標指示（ √ ） |
|
非目標電纜 |
非目標電纜紅橙色打叉圖標指示（ × ） |
|
接收機尺寸 |
長寬厚 207mm×101mm×45mm |
|
柔性電流鉗 |
長約 630mm ，線徑 6mm 或 12.5mm |
|
線圈內徑 |
φ200mm （可以根據需要定制更大口徑） |
|
引線長度 |
柔性電流鉗引線長度： 2m |
|
電壓測試線 |
長 1m( 紅黑各 1 條 ) |
|
檢測范圍 |
停電識別：線圈可檢測回路電阻為 0Ω ～ 10kΩ 的脈沖信號；檢測回路電阻為 10kΩ 時，需保證發射機電池電量為 11V 以上 ( 一般可以達到線纜長度 0-20 公里，主要由接地電阻與線纜電阻決定 ) |
|
|
帶電識別：線圈可檢測回路電阻為 0Ω ～ 200Ω 的脈沖信號；檢測回路電阻為 200Ω 時，需保證發射機電池電量為 11V 以上 ( 一般可以達到線纜長度 0-5 公里，主要由接地電阻與線纜電阻決定 ) |
|
量程 |
交流電壓： 0.00V ～ 600V(50Hz/60Hz) |
|
|
交流電流： 0.00A ～ 5000A(50Hz/60Hz) |
|
|
電流頻率： 45Hz~70Hz |
|
精度 |
交流電壓： ±2%±3dgt |
|
|
交流電流： ±2%±3dgt |
|
|
電流頻率： ±2%±3dgt |
|
識別信號 |
彩色信號幅度和數字顯示 |
|
檢測速率 |
約 1 次 / 秒 |
|
增益調節 |
測試界面下，按 左右箭頭 鍵調節信號放大倍數，信號 調節 幅度條處于 在 10~100 處 |
|
背光控制 |
開機功能選擇界面下，按 上下箭頭 鍵可以調節 LCD 背光亮度 |
|
自動關機 |
開機約 30 分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓低于 6.5V 時，電池電壓低圖標顯示，提醒給電池充電 |
|
充電器 |
9VDC 充電器 |
|
充電接口 |
USB 充電接口 |
|
工作溫濕度 |
-10℃ ～ 40℃ ； 80%Rh 以下 |
|
存放溫濕度 |
-10℃~50℃ ， ≤95 ％ RH, 無結露 |
|
接收機質量 |
電流鉗 172g ；接收機 370g( 帶電池 ) |
|
耐壓 |
AC2000V/rms( 外殼前后兩端之前 ) |
|
適合安規 |
IEC61010-1CATⅢ600V ， IEC61010-031 ， IEC61326 ，污染等級 2 |
