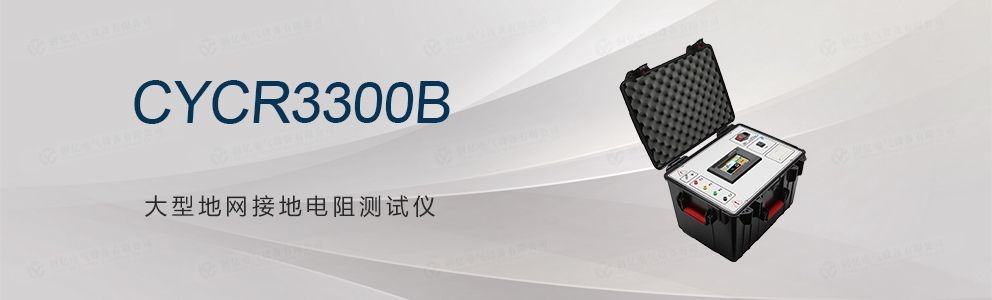

CYCR3300B大型地網接地電阻測試儀是我公司精心研發的變電站地網、發電廠、微波站、通訊基站等大型地網的工頻接地阻抗、接地電阻、土壤電阻率、簡易跨步電壓測試儀,儀器采用觸摸彩屏操作特別方便簡捷,點擊“幫助”鍵操作提示一目了然,儀器采用了新型變頻交流電源及微機處理控制和信號處理等措施,很好的解決了測試過程中的抗干擾問題,簡化了試驗操作過程,提高了測試結果的精度和準確性,大大降低了試驗人員的勞動強度和試驗成本。儀器采用超強的自動變頻抗干擾技術,配合400V/5A大功率輸出,能在強干擾環境下準確測得工頻50Hz下的數據。適用于測試各類接地裝置的工頻接地阻抗、接地電阻、土壤電阻率、跨步電壓等工頻特性參數。
CYCR3300B大型地網接地電阻測試儀的測試計時器自動記錄測試時間、存儲含有日期時間的測試結果,自動存儲測試數據1000組,滑動觸摸屏可以非常方便的查閱記錄的歷史數據,完全隔離的USB接口可將測試數據安全的上傳到PC機,可以實現歷史數據讀取、查閱、保存、打印等功能。儀器具有支持安卓系統的藍牙通訊,使用移動終端瀏覽器掃描屏幕上的二維碼下載安卓版的藍牙APP,安裝APP后,可在移動終端進行測試或閱讀帶有日期時間的測試結果。儀器結構堅固,儀表箱美觀耐用防護等級IP65。
儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》,《DL/T475-2006接地裝置特性參數測量導則》,《DL/T845.2-2004電阻測量裝置通用技術條件第二部分:工頻接地電阻測試儀》生產制造。
功 能 |
測量接地裝置接地阻抗或電阻,接地裝置之間的導通阻抗, 土壤電阻率、簡易跨步電壓。 |
電 源 |
AC220V±10 %, 50Hz |
顯示屏 |
5 寸觸摸彩屏 |
阻抗測量范圍 |
0Ω ~ 200Ω |
最高分辨率 |
0.001Ω |
測量誤差 |
±2%rdg±5dgt |
土壤電阻率 測量范圍 |
0Ωm ~ 125KΩm (由電阻測量范圍與測試長度而定) |
土壤電阻率 測量精度 |
根據 R 的測量精度而定 (ρ=2πaR ; a:1 m ~ 100m ; π=3.14) |
跨步電壓測量 |
于 P 、 ES 端接入人體模擬電阻( 1.5KΩ ) |
抗工頻 電壓干擾能力 |
10V ( 50Hz ) |
測試電流波形 |
正弦波 |
測試電流頻率 |
于 40Hz 至 60Hz 之間任意選擇一個或兩個頻率點 |
最大輸出電流 |
5A |
輸出電流等級 |
1A 、 2A 、 3A 、 4A 、 5A |
最大輸出電壓 |
400V |
測量線要求 |
電流線銅芯截面積 ≥2.0mm2 ;電壓線銅芯截面積 ≥1.5mm2 |
外形尺寸 |
460×380×320mm |
儀器重量 |
主機重量:約 26kg ,總重量:約 33kg (含附件) |
數據存儲 |
1000 組, |
打印機 |
內置式 ,可在現場打印測試結果 |
計算機接口 |
USB 接口,數據上傳功能 |
藍牙通訊 |
有,支持安卓系統(可在移動終端進行測試或閱讀測試結果) |
工作溫濕度 |
-10℃ ~ 40℃ ; 80%rh 以下 |
存放溫濕度 |
-20℃ ~ 60℃ ; 70%rh 以下 |
耐 壓 |
AC 3700V/rms( 電路與外殼之間 ) |
