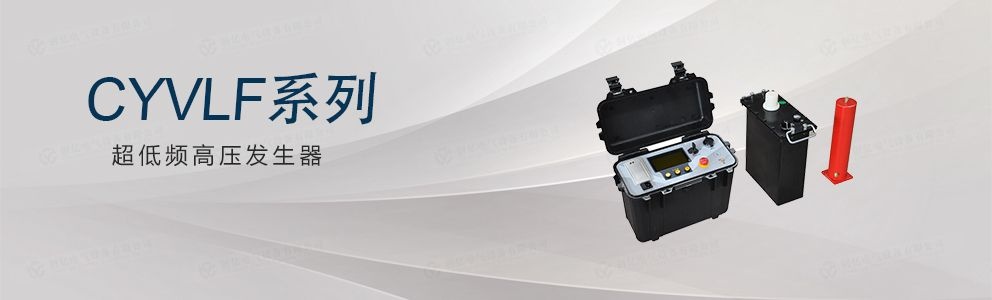

產品概述
本產品接合了現代數字變頻先進技術,采用微機控制,升壓、降壓、測量、保護完全自動化。由于全電子化,所以體積小重量輕、大屏幕液晶顯示,清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備測試儀器通用技術條件,第4部分:超低頻高壓發生器通用技術條件》電力行業標準,使用十分方便?,F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號,所以存在正弦波波形不標準,測量誤差大,高壓部分有火花放電,設備笨重,而且正弦波的二,四象限還需要大功率高壓電阻進行放電整形,所以設備的整體功耗較大。本產品均能克服這樣一些不足之處,另外,還有如下特點需要特別說明:
1. 電流、電壓、波形數據均直接從高壓側采樣獲得,所以數據準確。
2. 具有過壓保護功能,當輸出超過所設定的限壓值時,儀器將停機保護,動作時間小于20ms。
3. 具有過流保護功能:設計為高低壓雙重保護,高壓側可按設定值進行停機保護;低壓側的電流超過額定電流時將進行停機保護,動作時間都小于20ms。
4. 高壓輸出保護電阻設計在升壓體內,所以外面不需另接保護電阻。
5. 由于采用了高低壓閉環負反饋控制電路,所以輸出無容升效應。
1. 輸出額定電壓:30-80kV(可選)
2. 輸出頻率: 0.1Hz、0.05Hz、0.02Hz
3. 帶載能力: 0.1Hz 最大1.1μF
0.05Hz 最大2.2μF
0.02Hz 最大5.5μF
4. 測量精度:3%
5. 電壓正,負峰值誤差:≤3%
6. 電壓波形失真度:≤5%
7. 使用條件:戶內、戶外;溫度:-10℃~+40℃;濕度:≤85%RH
8. 市電源:頻率50Hz,電壓220V±5%。若使用便攜式發電機供電,發電機要求:頻率50Hz,電壓220V±5%,功率應大于3KW,并且在發電機的輸出端并聯一只功率不小于800W的阻性負載(如電爐),以便穩定發電機的運轉速度。否則儀器將不能正常工作。
