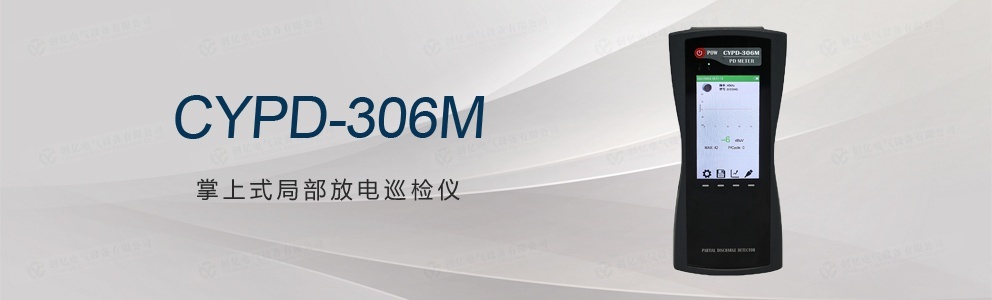

CYPD-306M 掌上式局部放電巡檢儀

點擊:

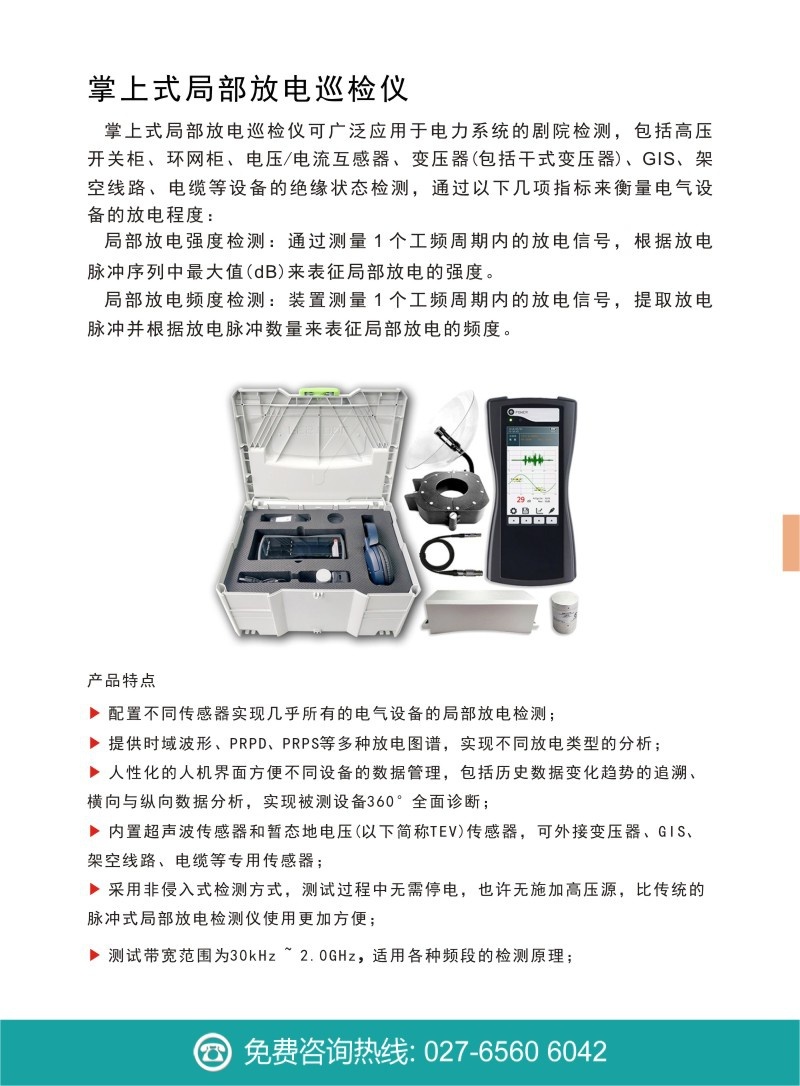

CYPD-306M 掌上式局部放電巡檢儀

概述:

CYPD-306M掌上式局部放電巡檢儀可廣泛應用于電力系統的劇院檢測,包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測,通過以下幾項指標來衡量電氣設備的放電程度:

局部放電強度檢測:通過測量1個工頻周期內的放電信號,根據放電脈沖序列中最大值(dB)來表征局部放電的強度。

局部放電頻度檢測:裝置測量1個工頻周期內的放電信號,提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。



儀器特點:

1. 配置不同傳感器實現幾乎所有的電氣設備的局部放電檢測

2. 提供時域波形、PRPD、PRPS等多種放電圖譜,實現不同放電類型的分析

3. 人性化的人機界面方便不同設備的數據管理,包括歷史數據變化趨勢的追溯、橫向與縱向數據分析,實現被測設備360°全面診斷

4. 內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器,可外接變壓器、GIS、架空線路、電纜等專用傳感器

5. 采用非侵入式檢測方式,測試過程中無需停電,也許無施加高壓源,比傳統的脈沖式局部放電檢測儀使用更加方便

6. 測試帶寬范圍為30kHz~2.0GHz,適用各種頻段的檢測原理



主要技術參數:

(一)TEV測量

1. 測量范圍:0-60dBmV

2. 分辨率:1dB

3. 精度:±1dB

4. 每周期最大脈沖:1400

5. 測量頻帶:1~100MHz

(二)UHF測量

1. 檢測頻段:300-1500MHz

2. 測量范圍:-75dBmV-0dBmV

3. 精度:<1dBmV

4. 傳感器頻段:300-2000MHz

(三)AA測量

1. 測量范圍:-6dBμV至68dBμV

2. 分辨率:1dB

3. 精度:±1dB

4. 傳感器中心頻率:40kHz

(四)AE測量

1. 測量范圍:-6dBμV至68dBμV

2. 分辨率:1dB

3. 精度:±1dB

4. 頻率范圍:40~200kHz

(五)HFCT測量

1. 傳感器傳輸阻抗:5mV/mA

2. 檢測頻率:1~30MHz

3. 靈敏度:≤50pC
