概述

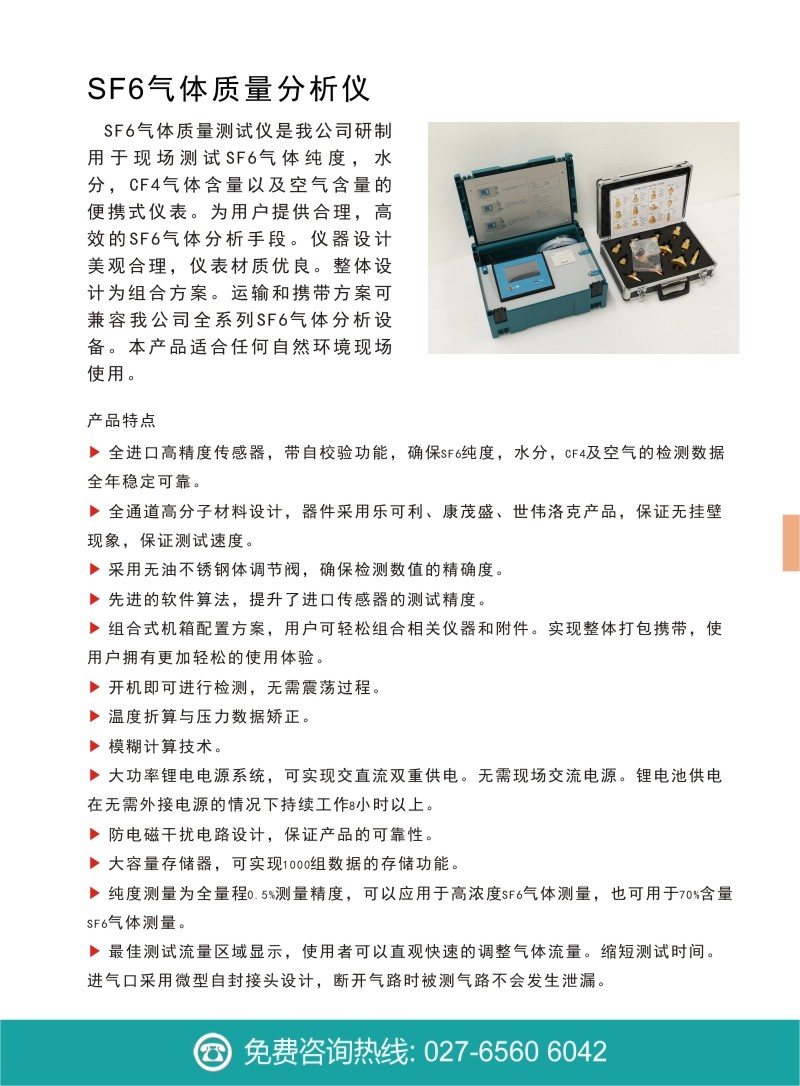

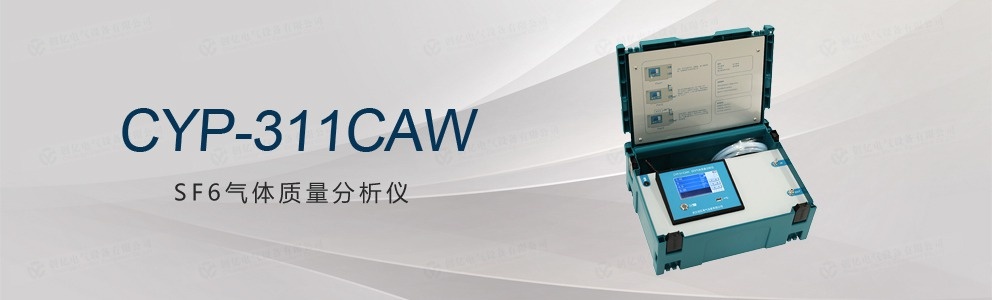

CYP-311CAW SF6氣體質量測試儀是我公司研制用于現場測試SF6氣體純度,水分,CF4氣體含量以及空氣含量的便攜式儀表。其核心器件采用歐洲傳感器公司生產的紅外原理(NDIR)SF6氣體純度測試傳感器用于測試SF6氣體的純度,芬蘭維薩拉生產的阻容傳感器作為微量水分分析傳感器,德國Smartgas公司生產的紅外原理(NDIR)傳感器作為SF6氣體分解物CF4氣體測試的感應原件,空氣傳感器采用itg技術,配合意法半導體專業硬件芯片及優秀的軟件算法,誕生了我公司全新一代的SF6氣體質量測試儀。
CYP-311CAW SF6氣體質量測試儀為用戶提供合理,高效的SF6氣體分析手段。儀器設計美觀合理,儀表材質優良。整體設計為組合方案。運輸和攜帶方案可兼容我公司全系列SF6氣體分析設備。本產品適合任何自然環境現場使用。
技術特點
1. 全進口高精度傳感器,帶自校驗功能,確保SF6純度,水分,CF4及空氣的檢測數據全年穩定可靠。
2. 全通道高分子材料設計,器件采用樂可利、康茂盛、世偉洛克產品,保證無掛壁現象,保證測試速度。
3. 采用無油不銹鋼體調節閥,確保檢測數值的精確度。
4. 先進的軟件算法,提升了進口傳感器的測試精度。
5. 組合式機箱配置方案,用戶可輕松組合相關儀器和附件。實現整體打包攜帶,使用戶擁有更加輕松的使用體驗。
6. 開機即可進行檢測,無需震蕩過程。
7. 溫度折算與壓力數據矯正。
8. 模糊計算技術。
9. 大功率鋰電電源系統,可實現交直流雙重供電。無需現場交流電源。鋰電池供電在無需外接電源的情況下持續工作8小時以上。
10. 防電磁干擾電路設計,保證產品的可靠性。
11. 大容量存儲器,可實現1000組數據的存儲功能。
12. 純度測量為全量程0.5%測量精度,可以應用于高濃度SF6氣體測量,也可用于70%含量SF6氣體測量。
13. 最佳測試流量區域顯示,使用者可以直觀快速的調整氣體流量。縮短測試時間。
14. 進氣口采用微型自封接頭設計,斷開氣路時被測氣路不會發生泄漏。
技術指標
(一)SF6純度檢測部分:
1. 測量方式:紅外(NDIR)測量原理(歐洲傳感器公司NDIR系列傳感器)
2. 使用環境溫度:-20℃~+60℃
3. 測量范圍:0~100%
4. 響應時間[90%]60s
5. 測量誤差:優于±0.5%FS
6. 重復性誤差:±0.5%
7. 分辨率:0.01%
8. 顯示單位:%
(二)SF6微量水分檢測部分:
1. 測量方式:阻容測量原理(芬蘭維薩拉DMT系列傳感器)
2. 使用環境溫度:-20℃~+60℃
3. 測量范圍:-80℃~+20℃(當露點溫度低于0℃,傳感器輸出為霜點)
4. 響應時間63%[90%]
+20→-20℃Td5s[45s]
-20→-60℃Td10s[240s]
5. 測量誤差:優于±1℃
6. 重復性誤差:±0.5℃
7. 分辨率:0.01℃
8. 顯示單位:℃,ppm,℃P20(帶有環境20℃的露點換算值)
(三)CF4氣體檢測部分:
1. 測量方式:紅外(NDIR)測量原理(德國Smartgas公司NDIR系列傳感器)
2. 使用環境溫度:-20℃~+60℃
3. 測量范圍:0-1000PPmv
4. 測量誤差:±5PPmv(FS)
5. 重復性誤差:±2PPmv
6. 分辨率:0.1PPmv
7. 顯示單位:PPmv
(四)Air空氣檢測部分:
1. 測量方式:氧化鋯(德國itg公司NDIR系列傳感器)
2. 使用環境溫度:-20℃~+60℃
3. 測量范圍:0-100%
4. 測量誤差:±0.5%(FS)
5. 重復性誤差:±0.2%
6. 分辨率:0.01%
7. 顯示單位:%
(五)其他
1. 氣體流量:400~600ml/min
2. 流量顯示:0~1000mL進口數字流量計
3. 樣氣壓力:≤1MPa
4. 環境濕度:90%RH
5. 測量數值影響:壓力與流量無影響
6. 電源:交直流兩用(8小時以上的電池使用時間)、
交流時:220VAC±10%50Hz
