傳統的便攜式局放診斷分析儀,其測量信號的響應頻率一般不超過1MHz,易受外界干擾的影響,穩定性差,影響了其應用。隨著計算機技術、電子技術和傳感器技術的進步,為超高頻檢測技術創造了條件,使其具有檢測頻率高、抗干擾性強和靈敏度高,得到高度重視。

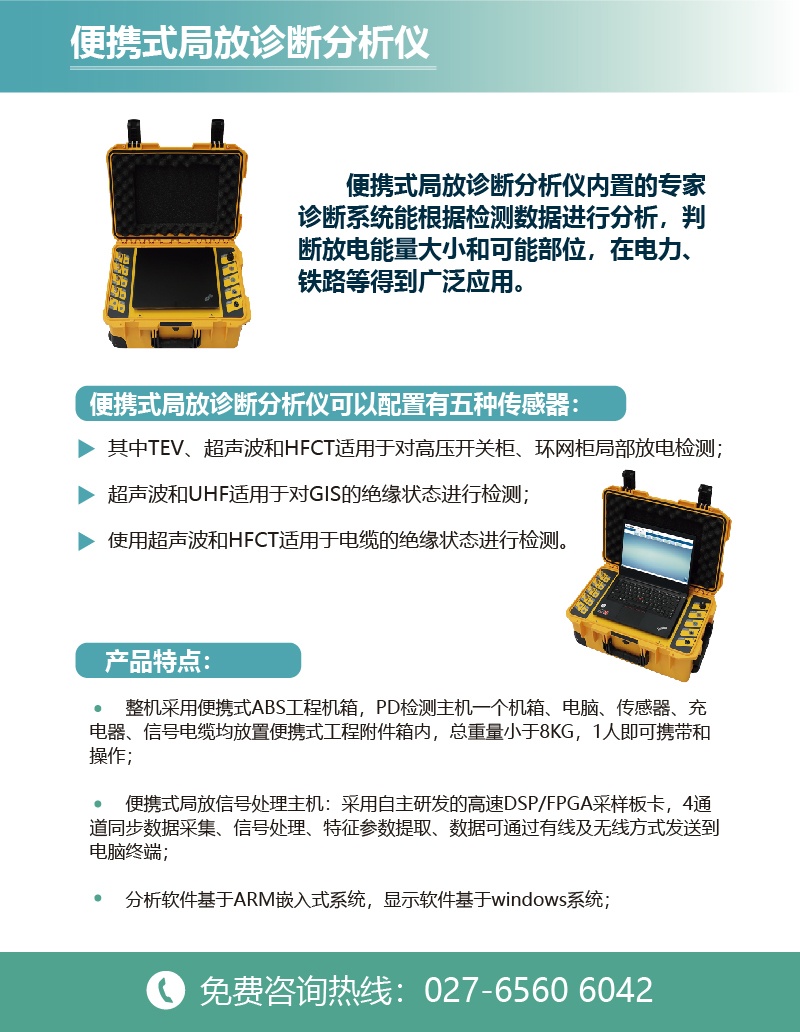

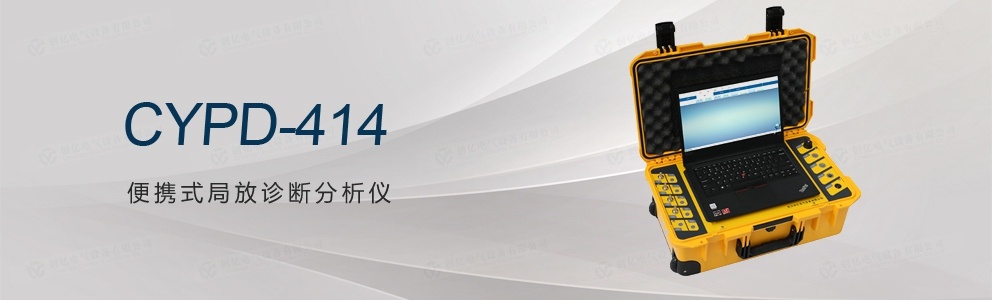

CYPD-414便攜式局放診斷分析儀可以配置有五種傳感器,其中TEV、超聲波和HFCT適用于對高壓開關柜、環網柜局部放電檢測;超聲波和UHF適用于對GIS的絕緣狀態進行檢測;使用超聲波和HFCT適用于電纜的絕緣狀態進行檢測。內置的專家診斷系統能根據檢測數據進行分析,判斷放電能量大小和可能部位,在電力、鐵路等得到廣泛應用。
產品特點
整機采用便攜式ABS工程機箱,PD檢測主機一個機箱、電腦、傳感器、充電器、信號電纜均放置便攜式工程附件箱內,總重量小于8KG,1人即可攜帶和操作
便攜式局放信號處理主機:采用自主研發的高速DSP/FPGA采樣板卡,4通道同步數據采集、信號處理、特征參數提取、數據可通過有線及無線方式發送到電腦終端
分析軟件基于ARM嵌入式系統,顯示軟件基于windows系統
一臺數據采集主機可同時配置4路相同或不同的傳感器,可進行4路信號同時采集分析
可配置手持式顯示平板或14寸筆記本電腦作為顯示終端
軟件系統根據檢測數據,判斷放電能量和部位,能顯示各信號通道的PRPS和PRPD圖譜、橢圓圖、放電率圖譜、QT圖、N-T圖、PRPD累計圖ψ-Q-N圖,能顯示各信號通道局放信號的幅值和脈沖個數
實時數據存儲:測試過程中可實時記錄各信號通道的PRPS和PRPD圖譜、橢圓圖、放電率圖譜、QT圖、N-T圖、PRPD累計圖ψ-Q-N圖,能顯示各信號通道局放信號的幅值和脈沖個數
超限報警:軟件采用紅、黃、藍三色指示方式,提示局部放電的嚴重程度方便信息讀取
平均無故障時間:大于50000小時
多種信號同步采集方式:內同步、外同步隨時切換,方便相位固定及數據分析
電磁兼容:靜電放電抗擾度滿足GB/T17626.2-20174級
阻尼振蕩波抗干擾度滿足GB/T17626.10-20173級
工頻磁場抗擾度滿足GB/T17626.8-20063級
脈沖磁場抗擾度滿足GB/T17626.9-20113級
電源:采用12V鋰電池供電,整機功耗<20W,可持續工作8小時以上
環境條件:
存儲溫度:-40℃~+85℃,工作溫度:-20℃~+60℃
相對濕度:5%~95%在35℃下無凝露
重量輕、易攜帶,很適合現場使用
技術指標
PD信號采集主機:
CPU工作頻率:1.2GHz
操作系統:Linx嵌入式操作系統
有線網絡接口:LAN網口
系統運行內存:1G
系統存儲內存:512M
數據采集頻率:250MHz
電池:
內置電池:鋰電池,12V,6000mAh
使用時間:大約12小時
充電時間:大約4小時
電池保護:過壓過流保護
電池充電器:
額定電壓:12.6V
充電輸出電流:2A
使用溫度:-20℃-60℃
使用濕度:<80%
顯示終端聯想ThinkPad筆記本電腦:配置以具體型號為準
工作環境:
使用溫度:-20℃~50℃
環境濕度:0-90%RH
IP等級:54
