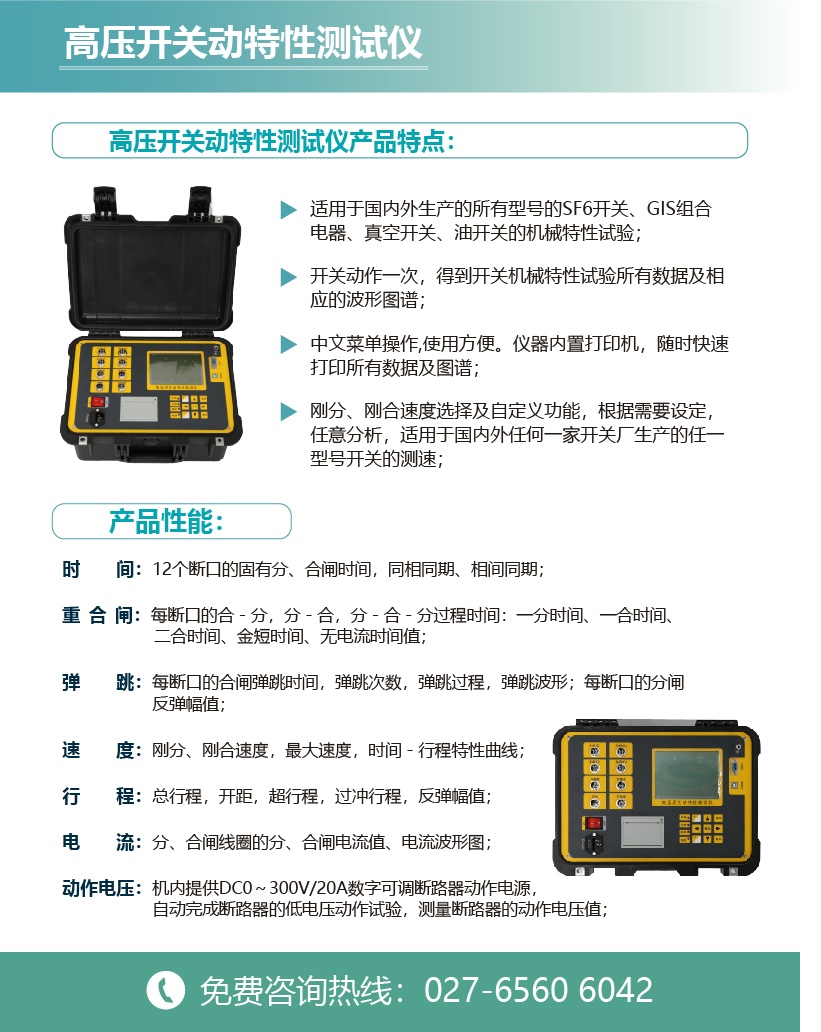

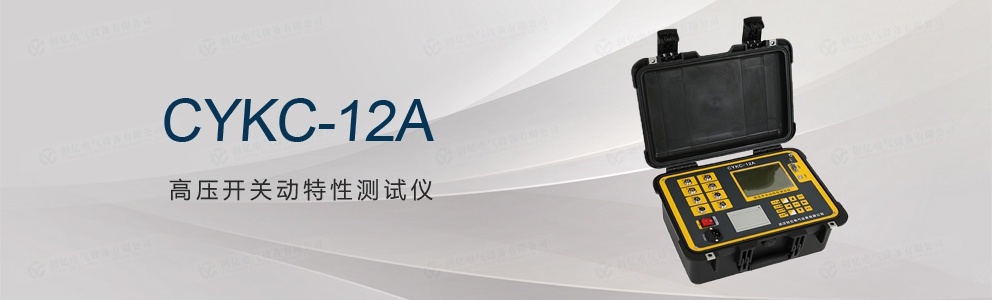

CYKC-12A 高壓開關動特性測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
產品特點:
超強的抗干擾能力,在500KV變電站旁路母線帶電的情況下,也能輕松試驗,精確測量。
直線傳感器,旋轉傳感器,安裝極為方便、簡捷。
開關動作一次,得到開關機械特性試驗所有數據及相應的波形圖譜。
主機可存儲現場試驗數據,機內實時時鐘,便于存檔保存試驗日期、時間。
主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜,液晶對比度電子調節、斷電記憶。
中文菜單操作,使用方便。儀器內置打印機,隨時快速打印所有數據及圖譜。
剛分、剛合速度選擇及自定義功能,根據需要設定,任意分析,適用于國內外任何一家開關廠生產的任一型號開關的測速。
產品性能 :
時間:12個斷口的固有分、合閘時間,同相同期、相間同期
重合閘:每斷口的合-分,分-合,分-合-分過程時間:一分時間、一合時間、二合時間、金短時間、無電流時間值
彈跳:每斷口的合閘彈跳時間,彈跳次數,彈跳過程,彈跳波形;每斷口的分閘反彈幅值
速度:剛分、剛合速度,最大速度,時間-行程特性曲線
行程:總行程,開距,超行程,過沖行程,反彈幅值
電流:分、合閘線圈的分、合閘電流值、電流波形圖
動作電壓:機內提供DC0~300V/20A數字可調斷路器動作電源,自動完成斷路器的低電壓動作試驗,測量斷路器的動作電壓值
技術參數
輸入電源:220V±10%,50Hz±10%;大氣壓力:86~106kpa
環境溫度:-10~40℃;濕度:≦80%RH
絕緣電阻:>2MΩ
介電強度:電源對機殼工頻1.5KV耐壓1分鐘,無閃絡與飛弧
時間量程:20000.0ms,最小分辯率:0.01ms
時間誤差:200ms檔位:0.1ms±2個字;2000ms檔位:0.1ms±2個字;20000ms檔位:1ms±2個字
速度量程:20.00m/s,分辯率:0.01m/s
速度誤差:0-2m/s以內:±0.1m/s±1個字;2m/s以上:±0.2m/s±1個字
真空斷路器量程:50.0mm,分辯率0.1mm,誤差:0.1±1個字
SF6斷路器量程:300.0mm,分辯率1mm,誤差:0.1±1個字
少油斷路器量程:600.0mm ,分辯率1mm,誤差:0.1±1個字
電流量程:20.00A,分辯率0.01A
輸出電源:DC0~300V數字可調/20A(瞬時工作),分辨率1V
