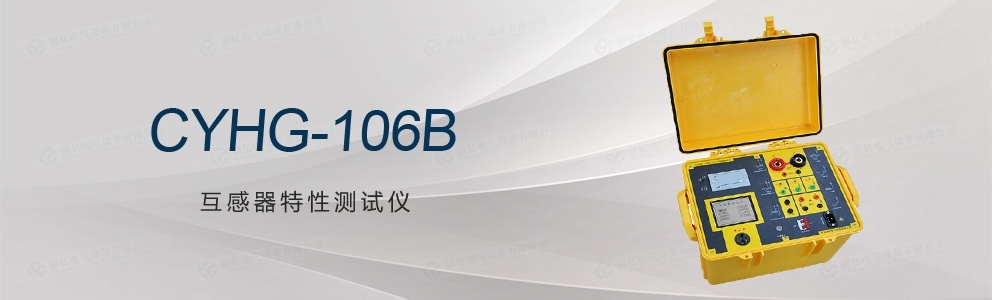

互感器特性測試儀用于對保護類、計量類CT/PT進行自動測試,適用于實驗室也適用于現場檢測。
主要特點及功能
1. 支持檢測CT和PT
2. 滿足GB1207、GB1208等規程要求
3. 無需外接其它輔助設備,單機即可完成所有檢測項目
4. 自帶微型快速打印機、可直接現場打印測試結果
5. 操作簡便,帶有智能提示,使用戶更易上手操作
6. 大屏幕液晶,圖形化顯示接口
7. 按規程自動給出CT/PT(勵磁)拐點值
8. 自動給出5%和10%誤差曲線
9. 可保存3000組測試資料,掉電后不丟失
10. 支持U盤轉存資料,可以通過標準的PC進行讀取,并生成WORD報告
11. 小巧輕便≤22Kg,非常利于現場測試

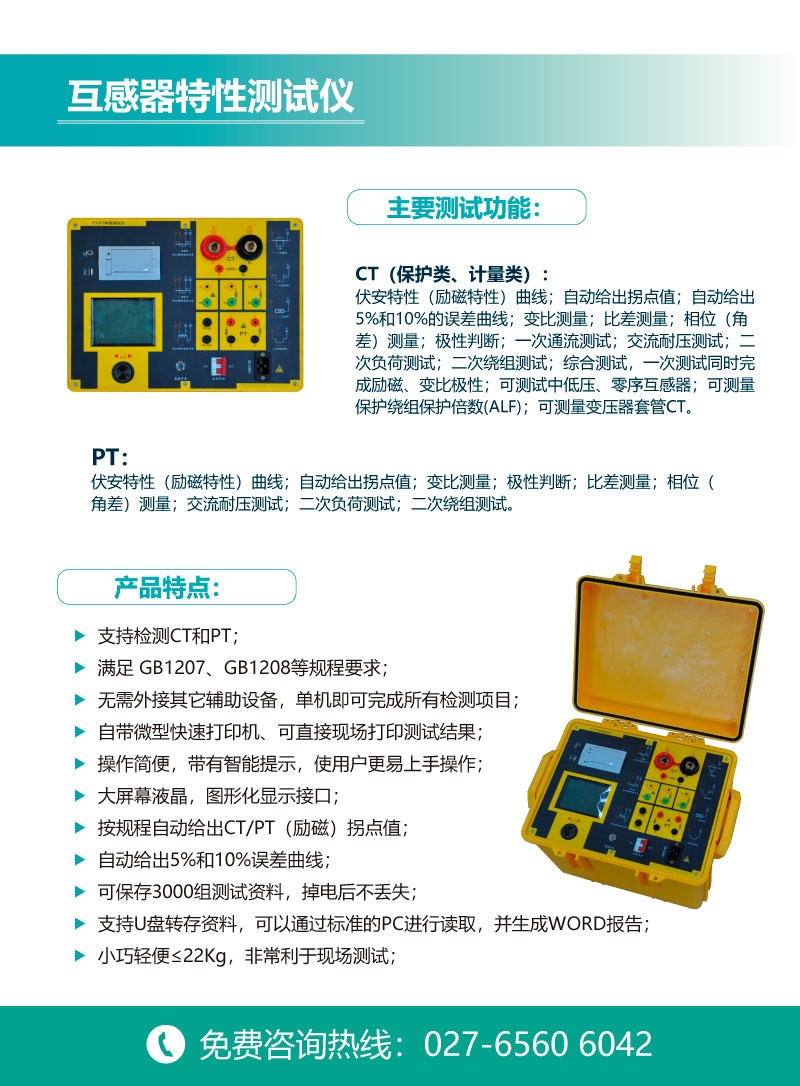

主要測試功能
CT(保護類、計量類電流互感器):伏安特性(勵磁特性)曲線;自動給出拐點值;自動給出5%和10%的誤差曲線;變比測量;比差測量;相位(角差)測量;極性判斷;一次通流測試;交流耐壓測試;二次負荷測試;二次繞組測試;綜合測試,一次測試同時完成勵磁、變比極性;可測試中低壓、零序互感器;可測量保護繞組保護倍數(ALF);可測量變壓器套管CT
PT(電壓互感器):伏安特性(勵磁特性)曲線;自動給出拐點值;變比測量;極性判斷;比差測量;相位(角差)測量;交流耐壓測試;二次負荷測試;二次繞組測試
主要技術參數
工作電源:AC220V±10%、50Hz
設備輸出:0~2500V5KVA最大設置值20A
大電流輸出:0~1000A
勵磁精度:≤0.5%(0.2%*讀數+0.3%*量程)
二次繞組電阻測量范圍:0.1~300Ω
二次繞組電阻測量精度:≤1.0%(0.4%*讀數+0.6%*量程)
二次實際負荷測量范圍:5~500VA
二次實際負荷測量精度:≤0.5%(0.2%*讀數+0.3%*量程)±0.1VA
相位測量(角差)精度:4min
相位測量(角差)分辨率:0.1min
CT變比測量范圍:≤25000A/5A(5000A/1A)
CT變比測量精度:≤0.5%(0.2%*讀數+0.3%*量程)
PT變比測量范圍:≤500KV
PT變比測量精度:≤0.5%(0.2%*讀數+0.3%*量程)
工作環境:溫度:-10℃~40℃,濕度:≤90%,海拔高度:≤1000m
