一、產品結構
1、外部機柜采用冷扎板折邊成型工藝制造;
2、電氣及控制系統:
(1) 工作環境:-10~+50℃,相對濕度<85%;
(2) 空氣壓縮機線路采用AC380V,總功率6kW;
(3) 電動執行元件采用AC220V/DC24V電源控制,功率0.25kW;
(4) 控制系統采用AC220V/DC24V電源控制,功率0.25kW;
(5) 采用計算機控制,全中文圖形顯示,操作過程由系統自動完成,無需人工干預;
(6) 嵌入PC系統可直觀的對壓力釋放閥開、關壓力和密封檢測的單項和綜合項目進行操作,并同時編輯打印試驗報告;
(7) 安裝了熱敏打印機;
(8) PC系統內安裝由我公司自主開發,具有完全知識產權的專業控制軟件,并且可實施網絡遠程系統升級和維護;
(9) 遠程技術支持:如現場操作人員需要技術支持,設備只需接入外圍網絡,遠程端技術人員即可對設備進行遠程操控及設備軟件升級。
二、功能特點
壓力釋放閥檢測臺,采用最新的嵌入式系統控制技術。采用口徑一致,使用φ130口徑基礎檢測管道,配合φ25口徑、φ50口徑、φ80口徑固定盤,完成國內外所有對應口徑壓力釋放閥開啟關閉壓力和密封進行檢測,且實驗過程無須人工參與。
三、技術參數
1、測量范圍:
(1) 開啟/關閉/密封壓力檢測范圍:0-400kPa
(2) 速率調節范圍:0-400kPa/s
2、精度:
(1) 精度誤差:0.5%
(2) 顯示位數:0.1Kpa
四、安裝、配線
1、安裝環境
(1)環境溫度-10℃~+50℃,濕度≤85%,環境溫度無劇烈變化場所;
(2)無強電磁干擾、腐蝕、易燃易爆氣體或液體的場所;
(3)堅固無振動場所;
(4)若超出以上環境要求,用戶應采取適當措施,以確保設備的安全。
2、安裝方法
將檢測臺只需放置在平坦堅固基礎上,將六個輪子鎖緊。
將空壓機放置到檢測臺附件,用氣管連接。
本檢測臺工作時應使正面、背面及側面留有足夠的工作空間,便于檢測臺的操作、拆卸檢修、清理等工作,如圖1所示。

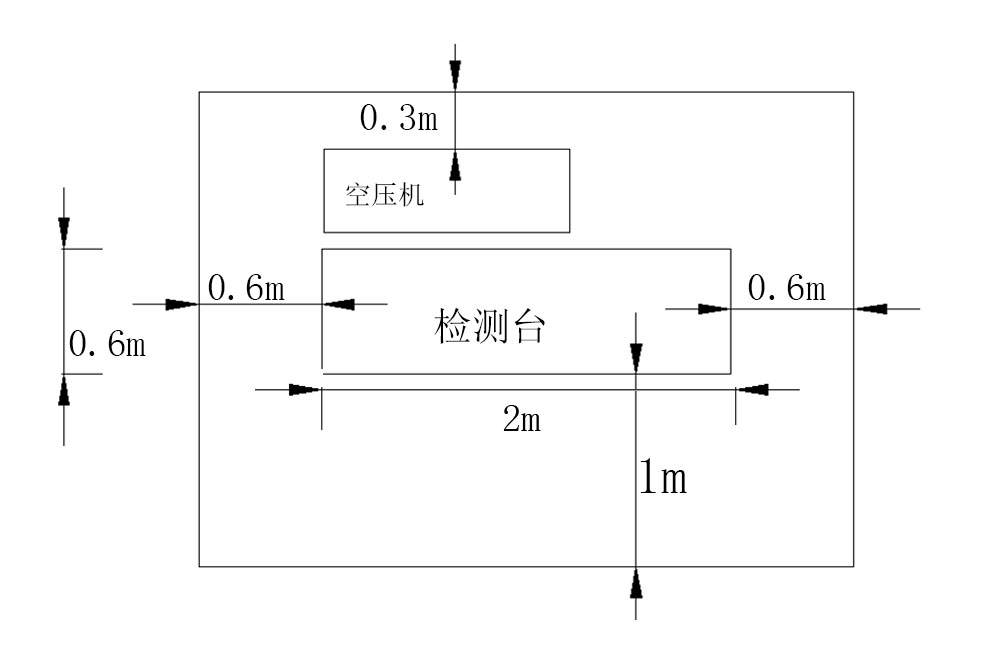

圖1:安裝空間
3、配線
(1)檢測臺采用三相四線制供電,配線時配線規格的選定,請按照電工法規之規定實行配線,保障安全。
(2)檢測臺使用前必須可靠接地,接地線不可與其他大電流負載共同接地,必須分別接地,接地配線必須越短越好。
