一、主要技術指標
(1) 測量對象:電子式電流互感器、電子式電壓互感器
(2) 測試項目:互感器的比例誤差(比差)、相位誤差(角差)
(3) 儀器的測量范圍及分辨率:
測量項目 |
最小分辨率 |
||
比差 |
% |
0.001 |
|
角差 |
分 |
±(0.1~900) |
0.1 |
(4) 校驗儀的基本誤差:
△x = ±(x?2%+y?2%+1個字)
△y = ±(x?2%+y?2%+1個字)
上式中:“△x、△y”分別為同相分量和正交分量的允許誤差
“x、y”分別為同相分量和正交分量讀數的絕對值
“1個字”為儀器的量子化誤差
注:當校驗儀運行在非額定工作電流(或電壓)時,校驗儀的示值誤差或相位誤差允許為上述誤差的兩倍。
(5) 可測量電子式電流電壓互感器的二次電壓:
額定電壓:22.5mV、150mV、200mV、225mV、1.5V、1.625V、2V、3.25V、4V、6.5V
額定電壓倍率:1、1/2、1/3、1/√3
二次電壓為下述數值中的“額定電壓”乘以“額定電壓倍率”(共40種額定二次電壓組合)
(6) 線性工作范圍:
當二次電壓為4V及以下的線性工作范圍是5%-200%
當二次電壓大于4V的線性工作范圍是5%-120%
注:本儀器可以在1%額定工作電壓下工作,但此時的測量精度將會下降。
(7) 儀器對高次諧波的抑制能力為32db,額定頻率為50Hz。
(8) 儀器的其它技術數據:
1— 該儀器標準互感器回路的輸入阻抗約為10MΩ
2— 該儀器被測互感器回路的輸入阻抗約為10MΩ
3— 極性指示動作電壓:小于額定工作電壓的30%;
4— 儀器消耗功率:<20VA
5— 電源:AC220V±10%,50Hz
二、使用方法

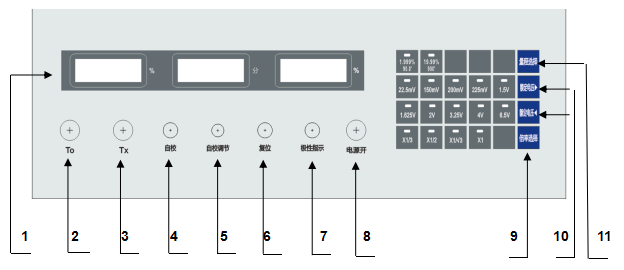

(1) 儀器前面板及各功能使用說明
1— 數據顯示窗口。自左向右分別為比差顯示窗口、角差顯示窗口、工作電壓顯示窗口。其中比差的單位為“%”,角差的單位為“分”,工作電壓的單位為“%”。
2— 標準信號輸入端(T0)。該信號輸入端為標準互感器二次信號輸入端(To)。
3— 被試信號輸入端(Tx)。該信號輸入端為被測互感器二次信號輸入端(Tx)。
4— “自?!卑存I開關。當需要檢查儀器精度時,可按下至“自校”位置,但不可在“自校”位置進行互感器誤差的測量和極性檢查。當校驗儀處于“自?!蔽恢脮r,同相分量應顯示為規定數值(616±5個字),正交分量應在零附近(小于兩個字)。
5— 自校調節。當儀器處于“自?!睜顟B(tài)時,同相分量顯示的數值不在規定的范圍內時(616±5個字),可調節該電位器將數據調節至所規定的數值,以確保儀器的測量精度。
6— 復位開關。電流(電壓)互感器在測試過程中,當互感器的極性接反或與標準互感器的變比不一致時,校驗儀會自動切斷差值回路從而保護儀器,并出現聲光報警,請將工作電流(或電壓)降至零后,按復位開關,并排除故障,使儀器處于正常工作狀態。
7— 極性指示。電流(電壓)互感器在測試過程中,當互感器的極性接反或與標準互感器的變比不一致時,儀器將自動發出聲光報警(聲音報警在儀器內部)。
8— 電源開關。
9— 電壓倍率選擇按鍵。該按鍵必須和上圖中標號為10的按鍵組合使用,使設定的電壓與實際所測量的電子式電流(或電壓)互感器額定二次電壓相一致。校驗儀實際所工作 的電壓為標號為10和9的乘積。
10— 額定電壓選擇按鍵。該按鍵必須和上圖中標號為9的按鍵組合使用,使設定的電壓與實際所測量的電子式電流(或電壓)互感器額定二次電壓相一致。
11— 量程選擇按鍵。該按鍵用來選擇誤差的測量范圍和分辨率,該開關共有兩檔,分別為: 1.999%(90.0')、19.99%(900')。當測量的數據超過選擇量程的顯示范圍時,儀器 的顯示窗口會顯示溢出狀態,此時只需將量程選擇開關擴大量程即可。

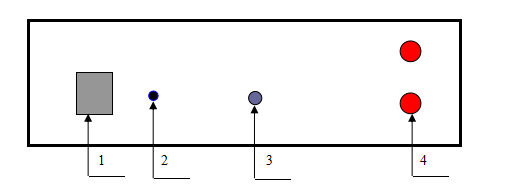

(2) 儀器后面板及各功能使用說明
1— 電源輸入。該儀器所使用的電源規格為AC 220V 50Hz。
2— 保險絲座。在該插座中,有一個0.5A的保險絲。
3— 儀器接地端。校驗儀的接地端鈕須用截面積不小于1.5mm2的導線單獨接大地。不能與耐壓試驗設備的地線接在一起,否則,當試品擊穿時有可能損壞儀器。
4— 信號輸入端。該信號輸入端分別為標準互感器二次信號輸入端(To)和被測互感器二次信號輸入端(Tx)。
三、使用注意
1— 因該儀器有很高的輸入阻抗,故儀器在剛開機時,可能會出現儀器報警狀態,所以請盡量避免儀器輸入端處于開路狀態,建議每次使用時,將標準回路和被測回路連接完成后再開機測量。
2— 請確保標準互感器和被測互感器的變比必須一致。
3— 紅色插片和夾子是屬于二次的高端,黑色的插片和夾子屬于二次的低端。
四、儀器的鑒定、維修及保證期
1— 本儀器應放在環境溫度+5℃∽40℃,相對濕度小于85%的室內,周圍空氣不得有腐蝕性氣體。
2— 本儀器檢定周期為一年。
3— 本儀器在正常使用情況下,在保證期一年內如因儀器制造質量問題而非使用不當所造成的故障,由本廠負責修理或更換。
