產品簡介
-
HMCXZ串聯諧振試驗裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗,具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
-

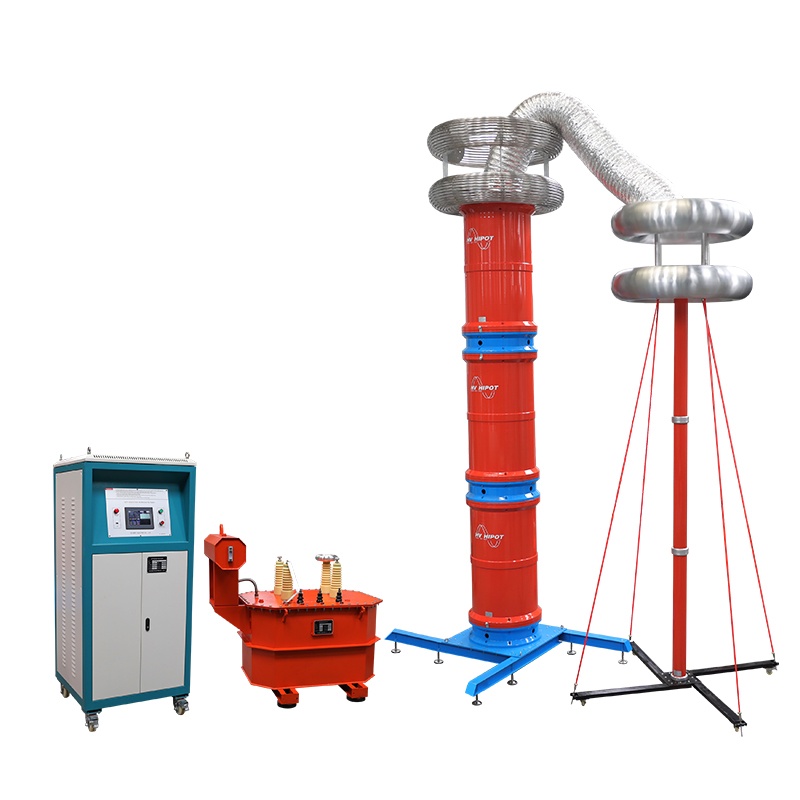

HMCXZ串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器(選配)組成。
功能特點
-
穩定性、可靠性高。串聯諧振試驗裝置采用進口功率元件作為功率變換的核心,電壓輸出和頻率輸出穩定,電磁兼容設計合理,保護功能完善,經過多次高壓直接對地短路的測試,系統仍然保持完好,同時系統也有很強的過載能力;
-
自動調諧功能強大。串聯諧振試驗裝置自動調諧時,從30Hz到300Hz自動掃頻,顯示掃頻曲線,用戶能直觀地看到系統調諧過程;掃頻完成后,系統根據掃頻初步找到的諧振頻點,在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃,最后精確鎖定諧振頻率;
-
支持多種試驗?zāi)J健Qb置支持"自動調諧+手動調壓","自動調諧+自動調壓","手動調諧+手動調壓"等試驗?zāi)J?,推薦使用"自動調諧+手動調壓"模式,既能快速找到諧振點,又能通過手動調壓控制試驗過程,安全性更高;
-
串聯諧振試驗裝置人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示,直觀清晰,并具有自動計時及操作提示功能。全觸摸屏操作及顯示,具備試驗數據保存和查詢功能;
-
保護功能完善。串聯諧振試驗裝置具備零位保護(電壓輸出控制旋鈕不在零位時,禁止系統啟動),過壓保護,過流保護,閃絡保護等功能,保證了系統的可靠性;
技術參數
-
額定輸出電壓:0~1000kV及其以下
-
輸出頻率:30~300Hz
-
諧振電壓波形:純正弦波,波形畸變率≤1.0%
-
工作時間:滿功率連續工作時間60min
-
品質因數:30~90
-
頻率調節靈敏度:0.1Hz
-
不穩定度:<0.05%
-
工作電源:單相220V或三相380V±10%
-
工頻50Hz±5%
參考標準
DL/T 596-1996 、GB50150-2016 、GB10229-88 、GB1094 、GB1094.1-GB1094.6-96 、GB2900 、GB/T16927.1~2-1997 、DL/T474.4-2006 、DL/T1015 、GB/T311.1-1997 、GB191-2000、JB/T9641-1999、IEC358(1990) 、GB4793-1984 、GB/T3859.2-1993 、GB/T2423.8-1995 、DL/T849.6-2004
