300kV/5mA 直流高壓發生器

點擊:
300kV/5mA 直流高壓發生器

產品簡介


HMZGF-300kV/5mA直流高壓發生器采用分體式設計,300kV/5mA額定輸出高壓直流300kV,額定輸出直流電流10mA。具有具有過壓、過流、零壓?jiǎn)?dòng)和故障保護功能,電壓保護值可整定,紋波系數小、電壓輸出穩定可靠、無噪音。同時具有0.75倍電壓切換功能,方便進行直流耐壓試驗或氧化鋅避雷器直流泄漏電流試驗。
【別名】:300kV直流高壓發生器共有三個等級,分別為300kV/2mA直流高壓發生器、300kV/5mA直流高壓發生器、300kV/10mA直流高壓發生器

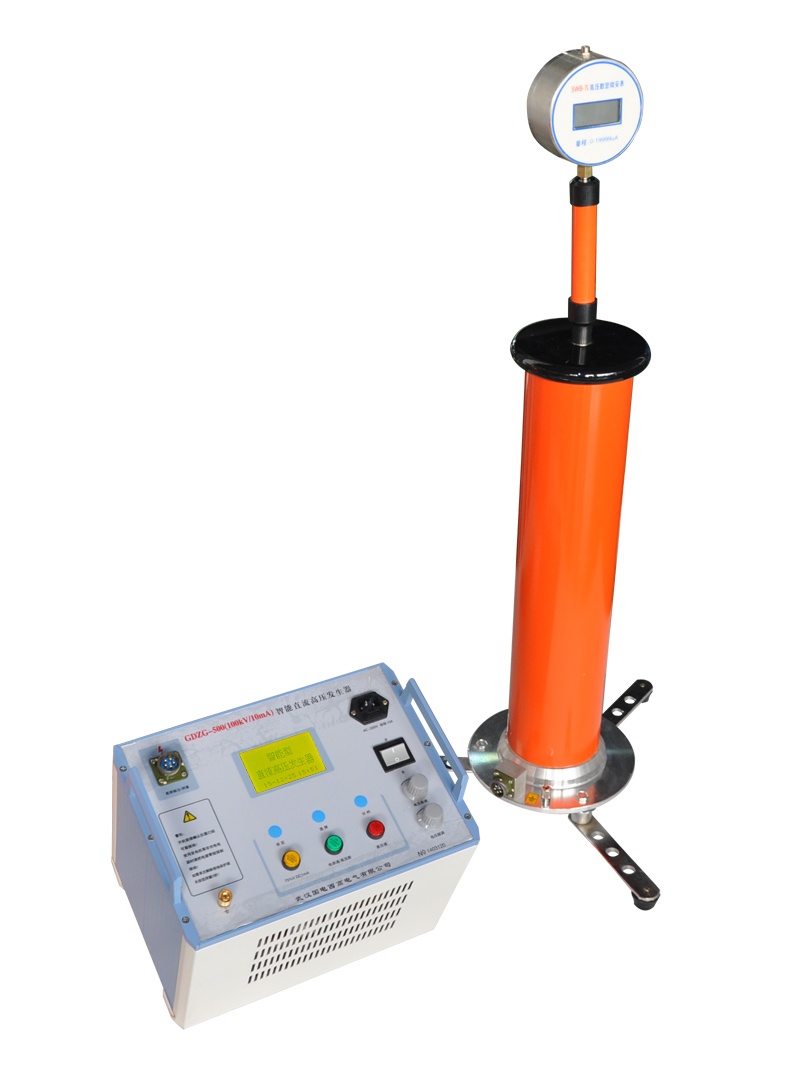

【結構】:300kV/5mA直流高壓發生器結構設計主要由控制箱、倍壓筒、高壓微安表、限流電阻、放電棒5個部分組成。
【應用】:直流高壓發生器是電力部門現場高壓試驗時直流高壓發生專用配套設備,同時還可以進行氧化鋅避雷器直流參考電壓試驗及直流泄漏電流試驗。直流高壓發生器適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。

功能特點


  1. 精度高、測量準確。直流高壓發生器控制箱上電壓表直接顯示加在負載試品上的電壓值,使用時無需外加分壓器,接線簡單。直流高壓發生器具有高、低壓端測量泄漏電流,高壓端采用圓形屏蔽數字表顯示,不怕放電沖擊。
  2. 電壓調節穩定度高,全量程平滑調壓,直流高壓發生器輸出電壓調節采用進口單個多圈電位器,升壓過程平穩。
  3. 可正、負極性輸出(此為客戶選擇,若兩極性都有,為兩臺倍壓筒)、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強。
  4. 工藝制造先進,率先應用中頻倍壓電路,PWM高頻脈寬調制技術和大功率IGBT器件,從而使輸出高壓穩定度更高,紋波系數更小。
  5. 增設高精度0.75UDC1mA功能,直流高壓發生器為做氧化鋅避雷器測量帶來極大的方便。
  6. 過電壓整定采用了數字撥碼開關,能將整定電壓值直觀顯示,顯示數值單位為kV,一目了然。
  7. 故障取樣采用專用的傳感器,動作時間為納秒級,光隔離元件也為納秒級,可快速完全關斷直流主回路,保護儀器不受損傷。
  8. 倍壓筒輕巧、堅固。底部設有三只內藏式支撐腳,增加了倍壓筒的穩定性。外表涂特種絕緣材料,電氣性能好,防潮能力強。


技術參數


300kV直流高壓發生器 - 主要參數

型號 HMZGF-300kV/2mA HMZGF-300kV/5mA HMZGF-300kV/10mA
額定電壓(kV) 300kV 300kV 300kV
額定電流(mA) 2mA 5mA 10mA
額定功率(W) 600W 1500W 3000W
控制箱質量 6.5 7.5 9.5
倍壓筒質量 11 11.5 13.5
倍壓筒高度 1250 1250 1250

300kV直流高壓發生器 - 基本參數

精度(電壓、電流) ±(1.0%讀數+2個字)
紋波系數 ≤0.5%
電壓穩定度 電源電壓±10%時,≤1%
過載能力 空載電壓可超出額定電壓10%使用10分鐘,最大充電電流為1.25倍額定電流
帶電容負荷能力 被試品電容量無限制
可用1.5倍的額定電流充電
運行時間 間斷使用:額定負載30分鐘
1.1倍額定電壓使用:10分鐘
供電電源 單相AC 220V±10%、50Hz(60Hz)
工作環境 溫度:-10℃~+40℃,濕度:室溫為25℃時不大于85%(無凝露)
倍壓筒特點 電氣絕緣倍壓筒、空氣絕緣、無泄漏之慮
操作箱特點 高精度0.75UDC1mA單觸按鈕(精度≤1.0%) 最適合氧化鋅避雷器試驗
零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等保護功能。過壓保護采用數字撥碼開關,一目了然
注:因產品不斷更新,不另行通知,以實樣為準,本公司保留解釋權。


參考標準

DL/T 848.1-2004、DL/T 596-2005、DL/T 474.2-2006
