采用標準
-
DL/T 848.2-2004《高壓試驗裝置通用技術條件第2部分:工頻高壓試驗裝置》
-
DL/T 474.4-2006《現場絕緣試驗實施導則 第4部分:交流耐壓試驗》
-
DL/T 596-2005《電力設備預防性試驗規程》
-
GB1094.1-GB1094.6-96《外殼防護等級》
-
GB2900《電工名詞術語》
-
GB/T16927.1~2-1997《高電壓試驗技術》
-
GB4793-1984《電子測量?jī)x器安全要求》
-
GB191《包裝貯運標志》
-
GB/T.311-1997《高壓輸變電設備的絕緣與配合》

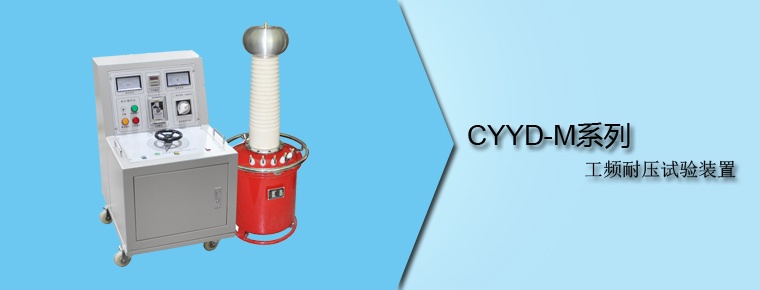

CYYD-M系列
工頻耐壓試驗裝置根據國家最新電力行業標準而設計的工頻耐壓試驗設備。它是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷,對判斷電力設備能否繼續參加運行具有決定性作用,是保證設備絕緣水平、避免發生絕緣事故的重要手段。用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗,以考核產品的絕緣水平,發現被試品的絕緣缺陷,衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。
儀器特點:
-
可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。
-
指針和數字顯示,讀數更直觀,準確,抗干擾能力強,性?xún)r(jià)比高。
-
高壓電壓、低壓電流、時間3路測量方式。
-
手動操作方式,提高了產品的安全性、可靠性。
-
實時顯示高壓電壓、低壓電流,直觀明了。
-
具有零位指示、電源指示、工作指示、計時指示等功能
-
完善的過流保護、零位啟動保護、聲光語言報警提醒、電源保護開關等功能
-
采用新型時間繼電器,計時范圍更廣(1S~99H)
-
采用新型電流繼電器,更精確、更可靠,確保人身及設備安全。
-
試驗容量在5kVA以上,采用電磁式過流繼電器。
-
試驗容量在5kVA以上,采用移動式控制臺。
-
增加整流裝置,可支持交直流兩用功能。(選配)
-
配備串級變壓器和雙高壓變壓器,實現不同電壓等級的耐壓試驗。(選配)
-
還可定做電壓微調功能,用于互感器校驗系統的升壓升流精密調節。(選配)
主要技術參數:
-
輸入電壓:AC 220(380)V 可選
-
低壓輸出:AC 0-250(430)V
-
低壓電流:0-5/10/15/50A(可按客戶要求定制)
-
輸出容量:0-3/5/10/15 kVA(可按客戶要求定制)
-
高壓電壓:0-50/100/150/200 kV(可按客戶要求定制)
-
高壓電流:0-50/100/150/200/500/1000/2000mA(可按客戶要求定制)
-
計時范圍:0-9999S
-
環境溫度:-20℃至50℃
-
電壓精度 ≤1.5% ±1個字(F.S)
-
電流精度 ≤1.5% ±1個字(F.S)
可選配件(根據配置不同選配)
-
1.交直流分壓器:50、100、150、200kV
-
保護球隙:Q—50、100、150、200、250、500
-
直流微安表:1999uA
-
放電棒:70、140、210kV
-
保護水阻
-
高壓濾波電容:0.01μF~0.1μF,40~300kV
-
電力專用測試線包
-
折疊式小推車: 150、300型
-
絕緣支架: 50、100、200、300kV
-
標準試油杯: 400ml
-
高壓驗電器: 10、35kV
點擊查看工頻耐壓可選配件合集圖
控制箱(臺) 參數:
型號規格
|
容量 ( kVA )
|
輸 入 電 源
|
輸 出 電 壓
|
重量 ( kg )
|
相數
|
( V )
|
( A )
|
( V )
|
( A )
|
CYYD-M -2/200
|
2
|
LN
|
220
|
9 .1
|
0-250
|
8
|
14
|
CYYD-M -3/200
|
3
|
LN
|
220
|
13.6
|
0-250
|
12
|
16
|
CYYD-M -5/200
|
5
|
LN
|
220
|
22.7
|
0-250
|
20
|
18
|
CYYD-M -10/200
|
10
|
LN
|
220
|
45.5
|
0-250
|
40
|
80
|
CYYD-M -15/400
|
15
|
AB
|
380
|
39.5
|
0-430
|
34.9
|
90
|
CYYD-M -20/400
|
20
|
AB
|
380
|
52.6
|
0-430
|
46.5
|
100
|
CYYD-M -25/400
|
25
|
AB
|
380
|
62.5
|
0-430
|
58.1
|
120
|
CYYD-M -30/400
|
30
|
AB
|
380
|
78.9
|
0-430
|
69.8
|
140
|
CYYD-M -50/400
|
50
|
AB
|
380
|
131.5
|
0-430
|
116.63
|
160
|
CYYD-M -100/400
|
100
|
AB
|
380
|
263
|
0-430
|
232.5
|
200
|
說明: 1 、 如有特殊參數要求,可按用戶的技術參數進行設計制作。
2 、 輸出容量為 5kVA 以下(含 5kVA )時控制部分為箱式,其它都為臺式。
|
